Taquage longueur papier
Réglage de la position de la plaque d'alignement dans le sens d'introduction du papier de l'unité relais RU-510. Effectuez ce réglage en cas d'alimentation papier avec défaut d'alignement dans le sens d'introduction pour l'unité de finition suivant l'unité relais RU-510. Par exemple, réglez un défaut d'alignement des perforations dans le sens d'introduction.
AVIS
Si une valeur numérique est spécifiée dans le champ Décalage taille réelle, elle s'applique à tous les formats papier. Dans le cas d'un format papier spécifique sélectionné, la valeur de réglage devient la somme de la valeur entrée et de la valeur précédemment spécifiée pour Décalage taille réelle.

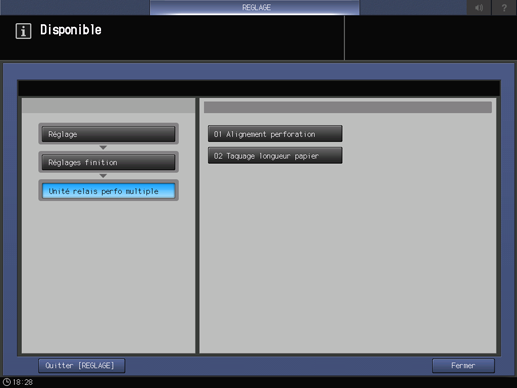

Appuyez sur Réglage sur l'écran UNITÉ PRINC. pour afficher l'écran Menu réglage.
Appuyez sur Réglages finition, Unité relais perfo multiple et Taquage longueur papier consécutivement.
Appuyez sur Impression.
Chargez du papier A4 dans un magasin et sélectionnez le magasin en question.
Entrez 10 comme nombre d'exemplaires à imprimer et appuyez sur Départ sur le panneau de commande. Par exemple, sortez des mires de test perforées.
Vérifiez la position de perforation.
Explication supplémentaireSi les perforations présentent un défaut d'alignement dans le sens d'introduction, réglez la position de la plaque d'alignement FD.
Appuyez sur Retour réglage pour revenir à l'écran Taquage longueur papier.

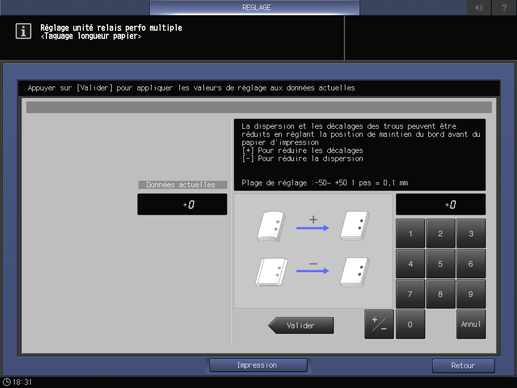

Si un réglage est nécessaire, utilisez le clavier de l'écran tactile pour entrer la valeur de réglage.
Plage de réglage : -50-+50 1 pas = 0,1 mm
[-] réduction de la dispersion [+] réduction du décalage
Explication supplémentaireUtilisez les touches +/- pour spécifier une valeur positive ou négative.
Explication supplémentaireAppuyez sur Valider pour modifier la valeur actuelle.
Explication supplémentairePour procéder au réglage, définissez la valeur du taquage longueur papier au maximum (pour réduire la distortion), réglez la direction pour réduire la distortion, et identifiez un point pour lequel le trou de perforation ne présente pas de défaut d'alignement.
Appuyez sur Valider pour modifier le réglage avec les données actuelles.
Répétez les étapes 3 à 9 jusqu'à obtention du résultat souhaité.
Appuyez sur Retour.
L'écran Menu unité relais perfo multiple réapparaît.
