Réglage position de rainage
Pos. rainage pliage en 2
Déplacez la position de rainage pour le pliage en 2 dans l'unité de rainage CR-101 montée sur la piqueuse à cheval SD-513. Réglez la distance entre le bord couverture de la partie supérieure à la position de rainage.
Objets de réglage : Décalage taille réelle, SRA3 short edge feed, A3 short edge feed, B4 short edge feed, SRA4 short edge feed, A4 short edge feed, B5 short edge feed, 12 18 short edge feed, 11 17 short edge feed, 8,5 14 short edge feed, 8,5 11 short edge feed, 8 13 short edge feed, 8K short edge feed, 16K short edge feed, Personnalisé (380-488 mm), Personnalisé (257-379 mm), 13 19 short edge feed
AVIS
Si une valeur numérique est spécifiée dans le champ Décalage taille réelle, elle s'applique à tous les formats papier. Dans le cas d'un format papier spécifique sélectionné, la valeur de réglage devient la somme de la valeur entrée et de la valeur précédemment spécifiée pour Décalage taille réelle.
AVIS
Effectuez ce réglage après avoir procédé au réglage Pliage en deux.
AVIS
Même une fois la position de rainage réglée, un défaut d'alignement peut se produire entre la position de pliage et la position de rainage en fonction du grammage. Dans ce cas, réessayez ce réglage de sorte que la position de pliage corresponde à la position de rainage.
Appuyez sur Réglage sur l'écran UNITÉ PRINC. pour afficher l'écran Menu réglage.
Appuyez successivement sur Réglages finition, Réglage unité piqûre cheval, Réglage position de rainage et Pos. rainage pliage en 2.
Sélectionnez le format à régler avec down ou up.
Appuyez sur Impression.
Chargez le papier dont il faut régler le format, puis sélectionnez ce magasin.
Appuyez sur Départ sur le panneau de contrôle.
La machine éjecte un jeu.
Mesurez le défaut d'alignement a entre la ligne de pliage sur le papier de sortie et les positions de rainage.
Tolérance : a = ± 1 mm max.
(1) Ligne de pliage (2) Bord de rainage
Si un réglage est nécessaire, appuyez sur Retour réglage pour revenir à l'écran Réglage position rainage pliage en 2.

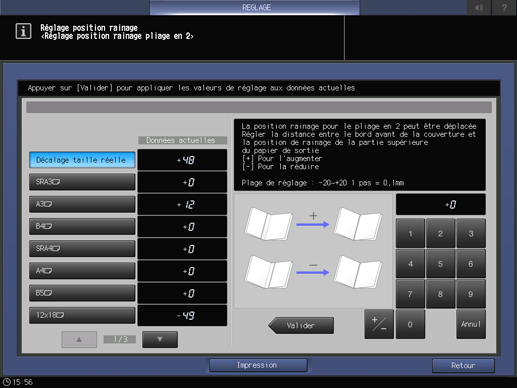

Utilisez le clavier de l'écran tactile pour entrer la valeur de réglage.
Plage de réglage : -20-+20 1 pas = 0,1 mm

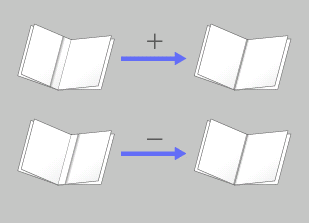

[-] raccourcissement [+] allongement
Explication supplémentaireUtilisez les touches +/- pour spécifier une valeur positive ou négative.
Explication supplémentaireAppuyez sur Valider pour modifier la valeur actuelle.
Répétez les étapes 4 à 9 jusqu'à obtention du résultat souhaité.
Appuyez sur Retour.

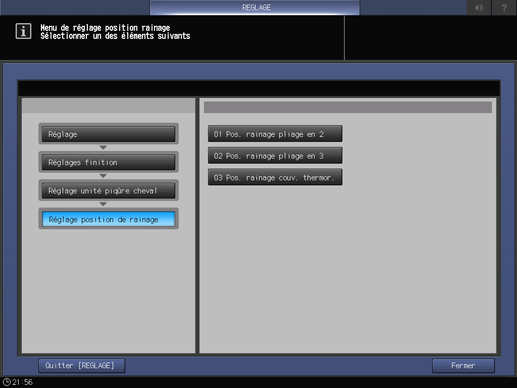

L'écran Menu de réglage position rainage réapparaît.
Pos. rainage pliage en 3
Déplacez la position de rainage pour le pliage en 3 dans l'unité de rainage CR-101 montée sur la piqueuse à cheval SD-513. Pour la position de rainage Premier pli et la position de rainage Deuxième pli, réglez la distance entre le bord du papier et la position de rainage.
Objets de réglage: Décalage taille réelle, A4 short edge feed, 8,5 11 short edge feed
AVIS
Si une valeur numérique est spécifiée dans le champ Décalage taille réelle, elle s'applique à tous les formats papier. Dans le cas d'un format papier spécifique sélectionné, la valeur de réglage devient la somme de la valeur entrée et de la valeur précédemment spécifiée pour Décalage taille réelle.
Effectuez ce réglage après avoir procédé au réglage Pliage en 3 multiple.
Même une fois la position de rainage réglée, un défaut d'alignement peut se produire entre la position de pliage et la position de rainage en fonction du grammage. Dans ce cas, réessayez ce réglage de sorte que la position de pliage corresponde à la position de rainage.
Toute position de rainage force la position de pliage en 3 à être tirée vers la position de rainage et la position de pliage peut être modifiée.
Dans ce cas, procédez au réglage Pliage en 3 multiple pour déterminer la position de pliage en 3, puis suivez les étapes ci-dessous pour régler la position de rainage.
1. Décalez largement la position de rainage à partir de la position de pliage en 3. Décalez la position de rainage dans l'orientation négative (-) ou dans l'orientation positive (+) de sorte que chaque position courante se décale au maximum lors de la sortie du papier.
2. Vérifiez le papier de sortie, puis mesurez la distance entre la position de rainage sur le papier de sortie et la position de rainage souhaitée.
3. Entrez la distance mesurée ci-dessus dans la valeur de réglage de Réglage position de rainage.
Pour des détails sur la procédure de réglage, voir ce qui suit.
Appuyez sur Réglage sur l'écran UNITÉ PRINC. pour afficher l'écran Menu réglage.
Appuyez successivement sur Réglages finition, Réglage unité piqûre cheval, Réglage position de rainage et Pos. rainage pliage en 3.
Sélectionnez le format à régler.
Appuyez sur Impression.
Chargez le papier dont il faut régler le format, puis sélectionnez ce magasin.
Appuyez sur Départ sur le panneau de contrôle.
La machine éjecte un jeu.
Mesurez le défaut d'alignement a entre la ligne de pliage sur le papier de sortie et les positions de rainage.
Tolérance : a = ± 1 mm max.
(1) Ligne de pliage (2) Bord de rainage
Si un réglage est nécessaire, appuyez sur Retour réglage pour revenir à l'écran Réglage position rainage pour pli en 3.

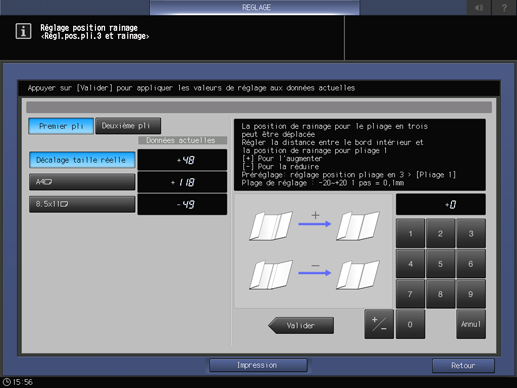

Sélectionnez Pliage 1 et utilisez le clavier de l'écran tactile pour entrer la valeur de réglage.
Plage de réglage : -20-+20 1 pas = 0,1 mm
[-] raccourcissement [+] allongement
Explication supplémentaireUtilisez les touches +/- pour spécifier une valeur positive ou négative.
Explication supplémentaireAppuyez sur Valider pour modifier la valeur actuelle.
Explication supplémentaireRéglez la longueur entre le bord intérieur et la position de rainage Premier pli.

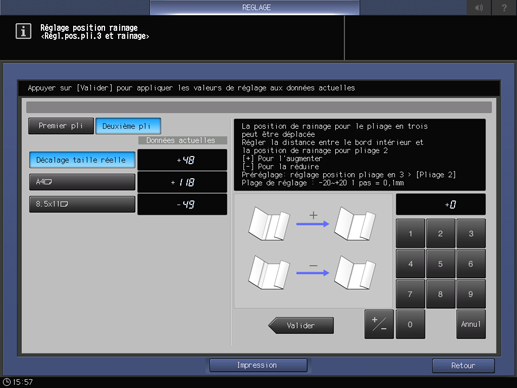

Sélectionnez Pliage 2 et utilisez le clavier de l'écran tactile pour entrer la valeur de réglage.
Plage de réglage : -20-+20 1 pas = 0,1 mm
[-] raccourcissement [+] allongement
Explication supplémentaireUtilisez les touches +/- pour spécifier une valeur positive ou négative.
Explication supplémentaireAppuyez sur Valider pour modifier la valeur actuelle.
Explication supplémentaireRéglez la longueur entre le bord intérieur et la position de rainage Deuxième pli.
Répétez les étapes 4 à 10 jusqu'à obtention du résultat souhaité.
Appuyez sur Retour.
L'écran Menu de réglage position rainage réapparaît.
Position rainage couverture thermorelieur
Déplacez la position de rainage de la couverture de thermoreliure sur l'unité de rainage CR-101 montée sur la piqueuse à cheval SD-513 (avec le thermorelieur PB-503 installée. La position de rainage de la couverture de thermoreliure est contrôlée de sorte que la position correspondant à la largeur du dos de la couverture de thermoreliure est réglée sur la position de référence. Pour la première position de rainage et la deuxième position de rainage, réglez la distance entre le bord du papier et la position de rainage.
Objets de réglage : Décalage taille réelle, SRA3 short edge feed, A3 short edge feed, B4 short edge feed, SRA4 short edge feed, A4 short edge feed, B5 short edge feed, 12 18 short edge feed, 11 17 short edge feed, 8,5 14 short edge feed, 8,5 11 short edge feed, 8 13 short edge feed, 8K short edge feed,16K short edge feed, Personnalisé (380-488 mm), Personnalisé (257-379 mm), 13 19 short edge feed
AVIS
Si une valeur numérique est spécifiée dans le champ Décalage taille réelle, elle s'applique à tous les formats papier. Dans le cas d'un format papier spécifique sélectionné, la valeur de réglage devient la somme de la valeur entrée et de la valeur précédemment spécifiée pour Décalage taille réelle.
Appuyez sur Réglage sur l'écran UNITÉ PRINC. pour afficher l'écran Menu réglage.
Appuyez successivement sur Réglages finition, Réglage unité piqûre cheval, Réglage position de rainage et Pos. rainage couv. thermor.
Sélectionnez le format à régler avec down ou up.
Appuyez sur Impression.
Chargez le papier dont il faut régler le format, puis sélectionnez ce magasin.
Appuyez sur Départ sur le panneau de contrôle.
La machine éjecte un jeu.
Mesurez le défaut d'alignement entre la ligne de pliage sur le papier de sortie et les positions de rainage.
Si un réglage est nécessaire, appuyez sur Retour réglage pour revenir à l'écran Régl.position rainage couv.thermor.

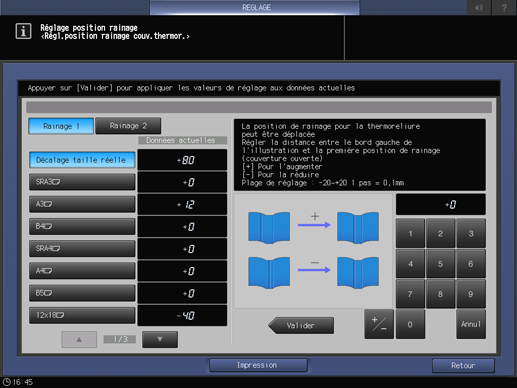

Sélectionnez Rainage 1, puis entrez la valeur de réglage sur le pavé numérique à l'écran.
Plage de réglage : -20-+20 1 pas = 0,1 mm

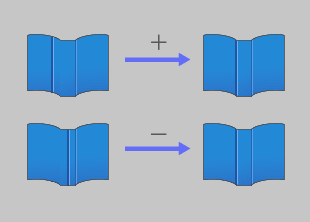

[-] raccourcissement [+] allongement
Explication supplémentaireUtilisez les touches +/- pour spécifier une valeur positive ou négative.
Explication supplémentaireAppuyez sur Valider pour modifier la valeur actuelle.
Explication supplémentaireRéglez la longueur du bord du papier sur le côté gauche de la partie supérieure de la couverture de thermoreliure sur la première position de rainage.

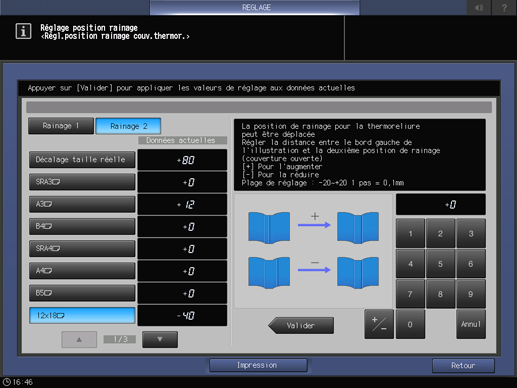

Sélectionnez Rainage 2, puis entrez la valeur de réglage sur le pavé numérique à l'écran.
Plage de réglage : -20-+20 1 pas = 0,1 mm
[-] raccourcissement [+] allongement
Explication supplémentaireUtilisez les touches +/- pour spécifier une valeur positive ou négative.
Explication supplémentaireAppuyez sur Valider pour modifier la valeur actuelle.
Explication supplémentaireRéglez la longueur du bord du papier sur le côté gauche de la partie supérieure de la couverture de thermoreliure sur la deuxième position de rainage.
Répétez les étapes 4 à 10 jusqu'à obtention du résultat souhaité.
Appuyez sur Retour.
L'écran Menu de réglage position rainage réapparaît.
