Réglages|[Réglage Pivot/biais]

Réglage Pivot/biais

Si l'image entière subit une rotation horizontale ou un biais en diagonale, réglez Rotation/Biais. Ce réglage est disponible pour le recto et le verso.

Dans Rotation/Biais, les valeurs de réglage sont automatiquement entrées lorsque le réglage suivant est effectué. (La valeur de réglage est entrée à la fois dans Recto et Verso.)

 Rotation/Biais - Mire réglage

 Verso - Mire réglage

 Réglage Mes.num.

Les valeurs de réglage sont répercutées dans l'écran Rotation/Biais. Si nécessaire, vous pouvez les ajuster manuellement.

Pour régler manuellement Pivot/biais, suivez les étapes ci-dessous.

Les valeurs de réglage spécifiées dans Rotation/Biais sont retenues pour tous les magasins. Si le format du papier dans le magasin est modifié, réglez à nouveau Rotation/Biais en fonction du nouveau format papier.

Conseils

  • Si UTILITAIRE - Config. utilisateur - Configuration commune - Rotation/Biais recto-verso (UTILITAIRE - Config. administrateur - Configuration commune - Rotation/Biais recto-verso) est défini sur Désact., le réglage Rotation/Biais ne fonctionne pas. Pour effectuer le réglage Rotation/Biais, définissez Rotation/Biais recto-verso sur Activer.
    Même si Rotation/Biais recto-verso est défini sur Désact. lorsque la valeur de réglage est définie dans l'écran Rotation/Biais, sa valeur est conservée. Définir Rotation/Biais recto-verso sur Activer permet d'effectuer des réglages avec les mêmes valeurs.

  1. Appuyez sur Recto-verso sur l'UNITÉ PRINC.

  2. Sélectionnez le magasin pour lequel les réglages papier ont été définis.

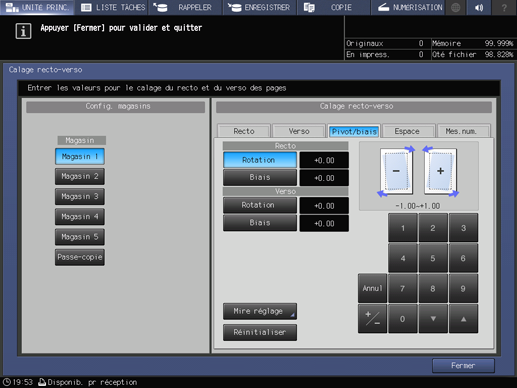

  3. Appuyez sur Pivot/biais.

  4. Entrez une valeur de réglage dans Rotation à l'aide du pavé numérique ou des touches down ou up.

    • Explication supplémentaireAppuyez sur Rotation sous Recto ou Verso, puis entrez la valeur numérique.

    • Explication supplémentairePour tourner l'image dans le sens antihoraire, entrez une valeur positive ; pour la tourner dans le sens horaire, entrez une valeur négative.

    • Explication supplémentairePlage de réglage : Recto et Verso = -1,00 à +1,00 (1 pas = 0,01)

    • Explication supplémentaireUtilisez les touches +/- pour spécifier une valeur positive ou négative.

    • Explication supplémentaireAppuyez sur Annul pour réinitialiser la valeur numérique que vous entrez actuellement.

    • Explication supplémentaireUne pression sur Réinitialiser rétablit toutes les valeurs que vous avez spécifiées dans Rotation/Biais.

    • Explication supplémentaireExemple de réglage Rotation : si l'image au recto est inclinée dans le sens horaire, appuyez sur Recto - Rotation, puis entrez une valeur positive. L'image au recto tourne dans le sens antihoraire.

  5. Entrez une valeur de réglage dans Biais à l'aide du pavé numérique ou des touches down ou up.

    • Explication supplémentaireAppuyez sur Biais sous Recto ou Verso, puis entrez la valeur numérique.

    • Explication supplémentairePour diminuer le coin droit de l'image, entrez une valeur négative. Pour diminuer le coin gauche, entrez une valeur positive.

    • Explication supplémentairePlage de réglage : Recto et Verso = -1,00 à +1,00 (1 pas = 0,01)

    • Explication supplémentaireLa méthode utilisée pour entrer les valeurs est la même qu'à l'étape 4.

    • Explication supplémentaireExemple de réglage de Biais : si un biais à pente ascendante est détecté sur l'image au recto, appuyez sur Recto - Biais, puis entrez une valeur positive. Le biais diminue et l'image s'approche de sa forme normale.

  6. Appuyez sur Fermer.

    Le réglage Rotation/Biais est maintenant terminé.
