Pliage portefeuille
Réglage de la position d'encart à volet de l'unité de pliage FD-503.
Objets de réglage : Décalage taille réelle, A3 short edge feed, B4 short edge feed, SRA4 short edge feed, A4 short edge feed, 12 18 short edge feed, 11 17 short edge feed, 8,5 14 short edge feed, 8,5 11 short edge feed, 8K short edge feed, Personnalisé (380-458 mm), Personnalisé (279-379 mm)
AVIS
Lorsque vous réglez le Premier pli, le Deuxième pli et le Troisième pli, commencez toujours par le réglage du Premier pli.
AVIS
Si une valeur numérique est spécifiée dans le champ Décalage taille réelle, elle s'applique à tous les formats papier. Dans le cas d'un format papier spécifique sélectionné, la valeur de réglage devient la somme de la valeur entrée et de la valeur précédemment spécifiée pour Décalage taille réelle.
Appuyez sur Réglage sur l'écran UNITÉ PRINC. pour afficher l'écran Menu réglage.

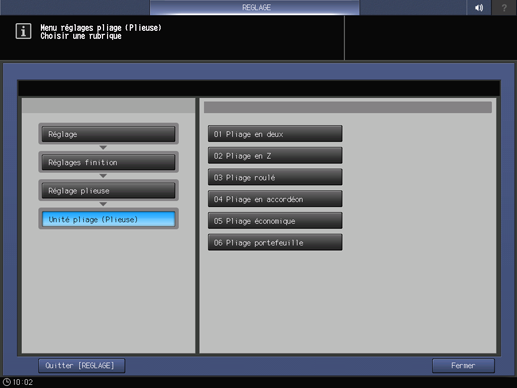

Appuyez consécutivement sur Réglages finition, Réglage plieuse, Unité pliage (Plieuse) et Pliage portefeuille.
Sélectionnez le format à régler avec down ou up.
Appuyez sur Impression.
Chargez le papier dont il faut régler le format, puis sélectionnez ce magasin.
Appuyez sur Départ sur le panneau de contrôle.
La machine éjecte un jeu.
Mesurez les longueurs (a), (b) et (c) du papier imprimé.
Tolérance : a ± 1,5 mm, b ± 1,5 mm, c ± 1,5 mm
Format papier
a
b
C
A3 short edge feed
103,5 mm
213,0 mm
106,5 mm
B4 short edge feed
89.5 mm
185.0 mm
92.5 mm
SRA4 short edge feed
78,5 mm
163,0 mm
81,5 mm
A4 short edge feed
72,8 mm
151,5 mm
75,8 mm
12 18 short edge feed
112,8 mm
231,6 mm
115,8 mm
11 17 short edge feed
106,5 mm
218,9 mm
109,5 mm
8.5 14 short edge feed
87,4 mm
180.8 mm
90,4 mm
8.5 11 short edge feed
68,4 mm
142,7 mm
71,4 mm
8K short edge feed
96,0 mm
198,0 mm
99,0 mm
(1) Premier pli / (2) Deuxième pli (3) Troisième pli
Si un réglage est nécessaire, appuyez sur Retour réglage pour revenir à l'écran Pliage portefeuille.

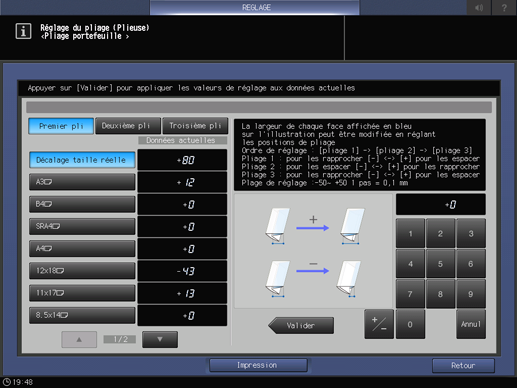

Sélectionnez Pliage 1 et utilisez le clavier de l'écran tactile pour entrer la valeur de réglage.
Plage de réglage : -50-+50 1 pas = 0,1 mm
Premier pli : rétrécissement [-] <-> [+] élargissement
Explication supplémentaireUtilisez les touches +/- pour spécifier une valeur positive ou négative.
Explication supplémentaireAppuyez sur Valider pour modifier la valeur actuelle.

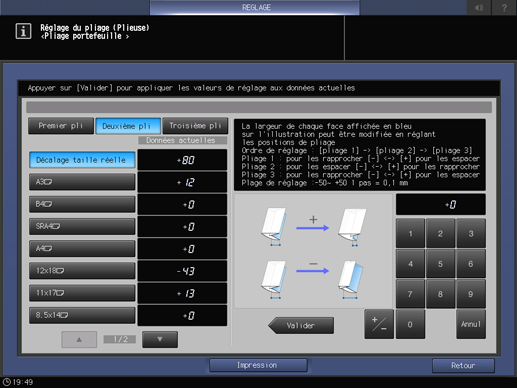

Sélectionnez Pliage 2 et utilisez le clavier de l'écran tactile pour entrer la valeur de réglage.
Plage de réglage : -50-+50 1 pas = 0,1 mm
Deuxième pli : élargissement [-] <-> [+] rétrécissement
Explication supplémentaireUtilisez les touches +/- pour spécifier une valeur positive ou négative.
Explication supplémentaireAppuyez sur Valider pour modifier la valeur actuelle.

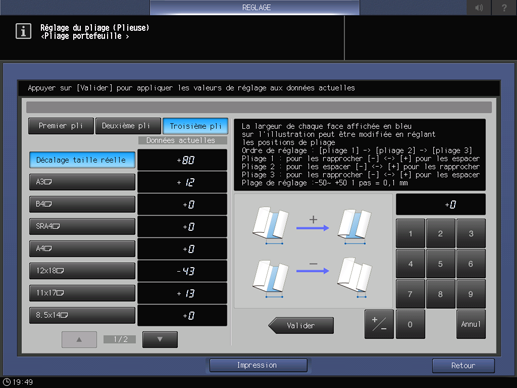

Sélectionnez Pliage 3 et utilisez le clavier de l'écran tactile pour entrer la valeur de réglage.
Plage de réglage : -50-+50 1 pas = 0,1 mm
Troisième pli : rétrécissement [-] <-> [+] élargissement
Explication supplémentaireUtilisez les touches +/- pour spécifier une valeur positive ou négative.
Explication supplémentaireAppuyez sur Valider pour modifier la valeur actuelle.
Répétez les étapes 4 à 11 jusqu'à obtention du résultat souhaité.
Appuyez sur Retour.
L'écran Menu Unité pliage (Plieuse) réapparaît.
