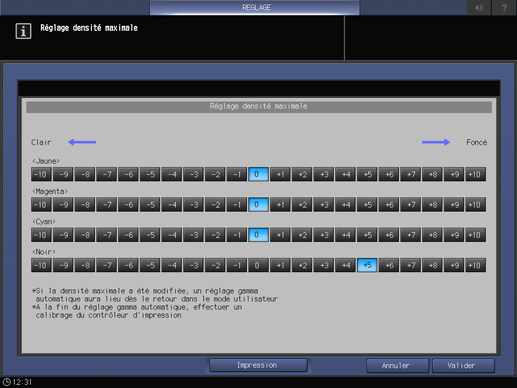

Réglage densité maximale

Réglez la densité maximale pour chacune des couleurs jaune, magenta, cyan et noir.

Plage de réglage : (Clair) -10 à +10 (Foncé) pour toute les couleurs <Jaune>, <Magenta>, <Cyan> et<Noir>

AVIS

  • La machine effectue le réglage gamma automatique après toute modification de la densité maximale. A la fin du réglage gamma automatique, procédez à l'étalonnage avec le contrôleur d'image.

  • Lorsque l'optimiseur de qualité IQ-501 ou l'unité relais RU-518 est monté, nous vous recommandons d'effectuer d'abord Réglage auto densité maximale.

  • Assurez-vous d'effectuer le contrôle manuel de la densité couleur après avoir changé la densité maximale.

Cette section décrit comment effectuer des réglages lorsque cette machine est équipée de l'optimiseur de qualité IQ-501 et de l'unité relais RU-518.

  1. Appuyez sur Réglage sur l'écran UNITÉ PRINC. pour afficher l'écran Menu réglage.

  2. Appuyez successivement sur Réglages qualité et Réglage densité maximale.

  3. Appuyez sur Impression.

  4. Sélectionnez le magasin utilisé pour le réglage, puis appuyez sur la touche Départ du panneau de contrôle.

    Sortie d'une mire avec la trame 1 (point 190 recommandé).

    Les mires sont traitées par colorimétrie et envoyées dans le bac de sortie.

    Lorsque l'optimiseur de qualité IQ-501 et l'unité relais RU-518 ne sont pas montés, imprimez les mires sur le papier initialement spécifié et mesurez la densité à l'aide de votre spectrophotomètre. Répétez ensuite les réglages jusqu'à obtenir le résultat souhaité. Après réglage, passez à l'étape 7.

  5. Lorsque la sortie des mires est terminée, l'écran Réglage densité maximale réapparaît et le résultat de mesure est affiché sous Résultat mesure de densité (valeur approximative) en bas à droite de l'écran.

    • Explication supplémentairePour afficher l'historique des mesures (30 résultats max.), appuyez sur Historique mesure.

    Appuyez sur Basculer affichage sur l'écran Historique mesure densité maximale pour modifier les éléments de la liste historique. (Affichage 1 : données de mesure et valeur mesurée pour chaque couleur, Affichage 2 : type de papier et valeur définie pour chaque couleur.)

  6. Modifiez la valeur de réglage de chacune des couleurs en fonction du résultat de mesure.

    • Explication supplémentaireRésultat de mesure inférieur à la densité désirée : augmentez la valeur de réglage (+).

    • Explication supplémentaireRésultat de mesure supérieur à la densité désirée : diminuez la valeur de réglage (-).

  7. Répétez les étapes 3 à 6 jusqu'à obtention du résultat souhaité.

  8. Appuyez sur Valider pour finaliser le réglage.

    • Explication supplémentairePour annuler la modification, appuyez sur Annuler. Dans tous les cas, l'écran Réglage qualité réapparaît.

    AVIS

    • Si vous appuyez sur Annuler, le résultat de mesure de densité maximale n'est pas enregistré.
