Réglage perforation
Position verticale
Lorsque l'unité de finition FS-531 ou l'unité de finition FS-612 est équipée du kit de perforation PK-511, réglez le défaut d'alignement entre le centre du papier imprimé et celui des perforations.
Objets de réglage : Décalage taille réelle, A3 short edge feed, B4 short edge feed, A4 short edge feed, A4 long edge feed, B5 short edge feed, B5 long edge feed, A5 short edge feed, A5 long edge feed, 11 17 short edge feed, 8,5 14 short edge feed, 8,5 11 short edge feed, 8,5 11 long edge feed, 5,5 8,5 short edge feed, 5,5 8,5 long edge feed, 8 13 short edge feed, 8K short edge feed, 16K short edge feed, 16K long edge feed, 9 11 long edge feed

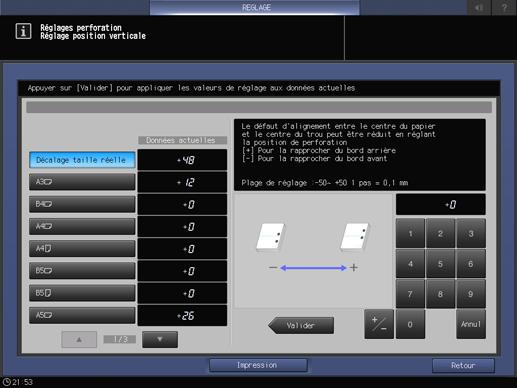

Appuyez sur Réglage sur l'écran UNITÉ PRINC. pour afficher l'écran Menu réglage.

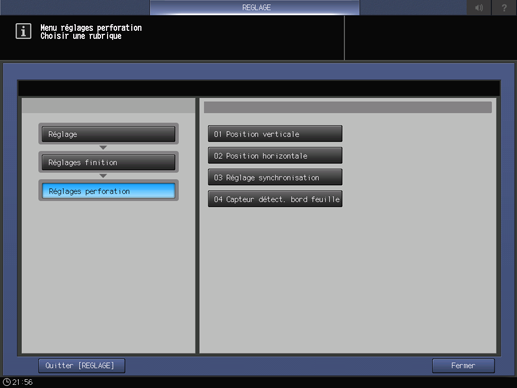

Appuyez consécutivement sur Réglages finition, Réglages perforation et Position verticale.
Sélectionnez le format à régler avec down ou up.
Appuyez sur Impression.
Chargez le papier dont il faut régler le format, puis sélectionnez ce magasin.
Appuyez sur Départ sur le panneau de contrôle.
La machine éjecte un jeu.
Corrigez le défaut d'alignement, "a", entre le centre du papier imprimé et le centre des trous perforés.
Tolérance : a = 0 mm ± 1 mm
(1) Centre du papier (2) Centre des perforations
Si un réglage est nécessaire, appuyez sur Retour réglage pour revenir à l'écran Position verticale.
Utilisez le clavier de l'écran tactile pour entrer la valeur de réglage.
Plage de réglage : -50-+50 1 pas = 0,1 mm
[-] rapprochement du bord avant [+] rapprochement du bord arrière
Explication supplémentaireUtilisez les touches +/- pour spécifier une valeur positive ou négative.
Explication supplémentaireAppuyez sur Valider pour modifier la valeur actuelle.
Répétez les étapes 4 à 9 jusqu'à obtention du résultat souhaité.
Appuyez sur Retour.
L'écran Menu Réglages perforation réapparaît.
Position horizontale
Lorsque l'unité de finition FS-531 ou l'unité de finition FS-612 est équipée du kit de perforation PK-511, réglez le défaut d'alignement entre le centre du papier imprimé et celui des perforations.
Objets du réglage: Mag. insertion, Magasin machine

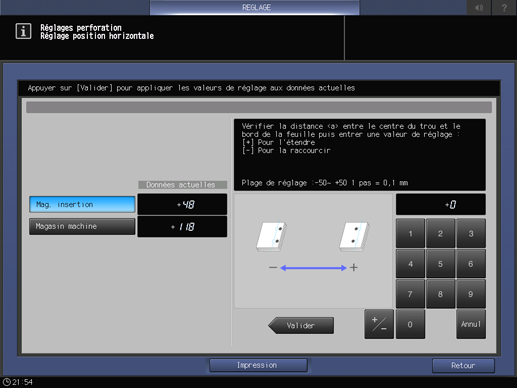

Appuyez sur Réglage sur l'écran UNITÉ PRINC. pour afficher l'écran Menu réglage.
Appuyez consécutivement sur Réglages finition, Réglages perforation et Position horizontale.
Sélectionnez Bac insertion ou Magasin machine.
Appuyez sur Impression.
Sélectionnez le magasin chargé avec papier.
Appuyez sur Départ sur le panneau de contrôle.
La machine éjecte un jeu.
Mesurez la distance (a) entre le bord du papier imprimé et le centre des trous perforés.
Tolérance : a = 10,5 mm ± 5,0 mm
Si un réglage est nécessaire, appuyez sur Retour réglage pour revenir à l'écran Position horizontale.
Utilisez le clavier de l'écran tactile pour entrer la valeur de réglage.
Plage de réglage : -50-+50 1 pas = 0,1 mm
[-] raccourcissement [+] allongement
Explication supplémentaireUtilisez les touches +/- pour spécifier une valeur positive ou négative.
Explication supplémentaireAppuyez sur Valider pour modifier la valeur actuelle.
Répétez les étapes 4 à 9 jusqu'à obtention du résultat souhaité.
Appuyez sur Retour.
L'écran Menu Réglages perforation réapparaît.
Réglage d'enregistrement
Lorsque l'unité de finition FS-531 ou l'unité de finition FS-612 est équipée du kit de perforation PK-511, réglez la boucle de synchronisation si les perforations sont positionnées à l'oblique
Objets du réglage: Machine/Retournement, Machine/ADU, Mag.insertion 1, Mag. insertion 2
Appuyez sur Réglage sur l'écran UNITÉ PRINC. pour afficher l'écran Menu réglage.
Appuyez consécutivement sur Réglages finition, Réglages perforation et Réglage synchronisation.
Appuyez sur la touche de l'élément à régler.
Appuyez sur Impression.
Sélectionnez le magasin chargé avec papier.
Appuyez sur Départ sur le panneau de contrôle.
La machine éjecte un jeu.
Vérifiez si les trous sont perforés en biais sur le papier imprimé.
Si le réglage de la synchronisation est requis, appuyez sur Retour réglage pour revenir à l'écran Réglage synchronisation.
Utilisez le clavier de l'écran tactile pour entrer la valeur de réglage.
Plage de réglage : -20-+20 1 pas = 0,8 mm
Explication supplémentaireUtilisez les touches +/- pour spécifier une valeur positive ou négative.
Explication supplémentaireAppuyez sur Valider pour modifier la valeur actuelle.
Répétez les étapes 4 à 9 jusqu'à obtention du résultat souhaité.
Appuyez sur Retour.
L'écran Menu Réglages perforation réapparaît.

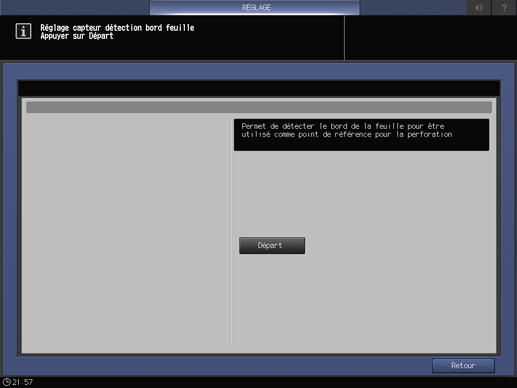

Capteur détect. bord feuille
Lorsque l'unité de finition FS-531 ou l'unité de finition FS-612 est équipée du kit de perforation PK-511, la sensibilité du capteur est automatiquement réglée de manière à détecter correctement le bord du papier qui sert de référence pour les perforations.
Appuyez sur Réglage sur l'écran UNITÉ PRINC. pour afficher l'écran Menu réglage.
Appuyez consécutivement sur Réglages finition, Réglages perforation et Capteur détect. bord feuille.
Appuyez sur Départ.
Appuyez sur Retour.
L'écran Menu Réglages perforation réapparaît.
