Réglage pas pliage&agrafage
Réglez l'espacement des agrafes dans la Piqueuse à cheval SD‑510 installée sur l'Unité de finition FS‑532. Procédez à ce réglage si l'espacement entre agrafes se trouve en dehors de la plage autorisée.
Objets de réglage :
Décalage taille réelle, SRA3 short edge feed, 12 18 short edge feed, A3 short edge feed, 11 17 short edge feed, 8K short edge feed, B4 short edge feed, SRA4 short edge feed, 8,5 14 short edge feed, 8,5 11 short edge feed, B5 short edge feed, A4 short edge feed, 16K short edge feed, 8 13 short edge feed, 13 19 short edge feed, Personnalisé (380-488 mm), Personnalisé (240-379 mm)
AVIS
Si une valeur numérique est spécifiée dans le champ Décalage taille réelle, elle s'applique à tous les formats papier. Dans le cas d'un format papier spécifique sélectionné, la valeur de réglage devient la somme de la valeur entrée et de la valeur précédemment spécifiée pour Décalage taille réelle.
Appuyez sur Réglage sur l'écran UNITÉ PRINC. pour afficher l'écran Menu réglage.

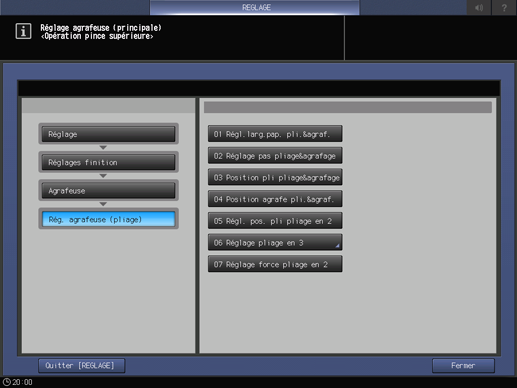

Appuyez successivement sur Réglages finition, Réglage agrafeuse, Rég. agrafeuse (pliage) et Réglage pas pliage&agrafage.

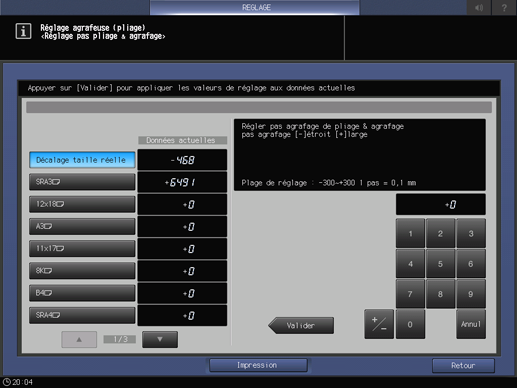

Sélectionnez le format à régler avec down ou up.
Appuyez sur Impression.
Chargez le format de papier sélectionné à l'étape 3, puis sélectionnez la touche de ce magasin.
Explication supplémentairePour le Réglage sortie, Pli.&agraf. est sélectionné automatiquement.
Appuyez sur Départ sur le panneau de contrôle.
La machine éjecte un jeu.
Cherchez un espacement d'agrafes (a) par rapport au format du papier (b).
Tolérance : a = b/2 mm ± 3 mm
Appuyez sur Retour réglage pour revenir à l'écran Espacement agrafes Pliage&Agrafage.
Si un réglage est nécessaire, utilisez le clavier de l'écran tactile pour entrer la valeur de réglage.
Plage de réglage : -300-+300 1 pas = 0,1 mm
Espacement agrafes : [-] étroit [+] large
Explication supplémentaireUtilisez les touches +/- pour spécifier une valeur positive ou négative.
Appuyez sur Valider pour modifier le réglage avec les données actuelles.
Répétez les étapes 4 à 10 jusqu'à obtention du résultat souhaité.
Appuyez sur Retour.
L'écran Menu Réglage agrafeuse (pliage) réapparaît.
