Réglage pliage en 3
Lorsque l'unité de finition FS-612 est montée sur la machine, réglez la première position de pliage en mode Pliage en 3.
Objets de réglage : Décalage taille réelle, A4 short edge feed, 8,5 11 short edge feed, 16K short edge feed
Appuyez sur Réglage sur l'écran UNITÉ PRINC. pour afficher l'écran Menu réglage.
Appuyez consécutivement sur Réglages finition et Réglage pliage en 3.

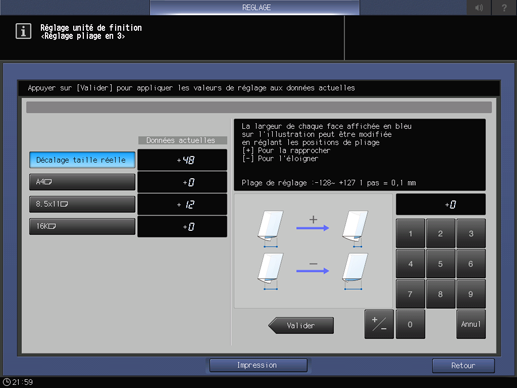

Sélectionnez le format à régler.
Appuyez sur Impression.
Chargez le papier dont il faut régler le format, puis sélectionnez ce magasin.
Appuyez sur Départ sur le panneau de contrôle.
La machine éjecte un jeu.

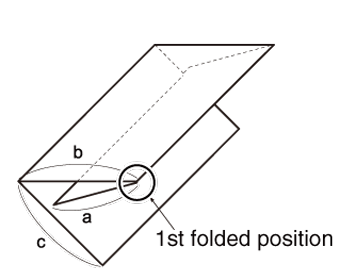

Réglez les positions de pliage du papier.
Tolérance :
Format papier
a
b
C
A4 short edge feed
95 mm ± 2 mm
101 mm ± 2 mm
101 mm ± 2 mm
8.5 11 short edge feed
89 mm ± 2 mm
95 mm ± 2 mm
95 mm ± 2 mm
16K short edge feed
88 mm ± 2 mm
91 mm ± 2 mm
91 mm ± 2 mm
Si un réglage est nécessaire, appuyez sur Retour réglage pour revenir à l'écran Réglage pliage en 3.
Utilisez le clavier de l'écran tactile pour entrer la valeur de réglage.
Plage de réglage : -128-+127 1 pas = 0,1 mm
[-] élargissement [+] rétrécissement
Explication supplémentaireUtilisez les touches +/- pour spécifier une valeur positive ou négative.
Explication supplémentaireAppuyez sur Valider pour modifier la valeur actuelle.
Répétez les étapes 4 à 9 jusqu'à obtention du résultat souhaité.
Appuyez sur Retour.
L'écran Réglages finition réapparaît.
