Régl. plaque align. sens v.
Règle la largeur de la plaque d'alignement de l’empileur qui aligne les feuilles dans le sens d'introduction du papier dans l'agrafeuse.
Objets de réglage : Décalage taille réelle, A4 long edge feed, B5 long edge feed, A5 long edge feed, 8,5 11 long edge feed, 16K long edge feed, 9 11 long edge feed, Personnalisé (139-230 mm)
AVIS
Si une valeur numérique est spécifiée dans le champ Décalage taille réelle, elle s'applique à tous les formats papier. Dans le cas d'un format papier spécifique sélectionné, la valeur de réglage devient la somme de la valeur entrée et de la valeur précédemment spécifiée pour Décalage taille réelle.
Appuyez sur Réglage sur l'écran UNITÉ PRINC. pour afficher l'écran Menu réglage.

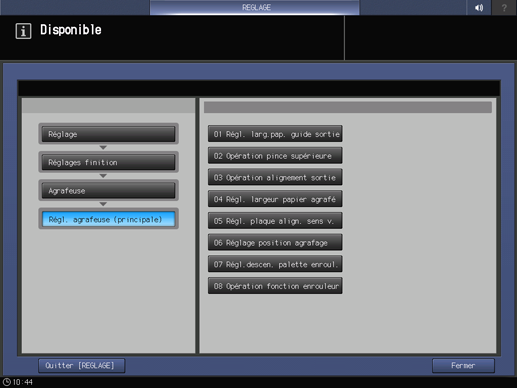

Appuyez consécutivement sur Réglages finition, Agrafeuse, Rég. agrafeuse (principale) et Réglage plaque alignement FD .
Sélectionnez le format à régler.
Appuyez sur Impression.
Chargez du papier au format sélectionné à l'étape 3, puis sélectionnez le magasin.
Appuyez sur Départ sur le panneau de contrôle.
La machine éjecte un jeu.
Vérifiez le désalignement (a) dans le sens d'introduction du papier imprimé.
Tolérance d'erreur d'alignement (a) : 1,0 mm ou moins en cas de reliure de 2 à 15 feuilles, 1,5 mm ou moins en cas de reliure de 16 à 100 feuilles
Explication supplémentaireVérifiez les feuilles à la recherche d'une quelconque position en biais du papier. Un biais survient si l'insertion est trop profonde.

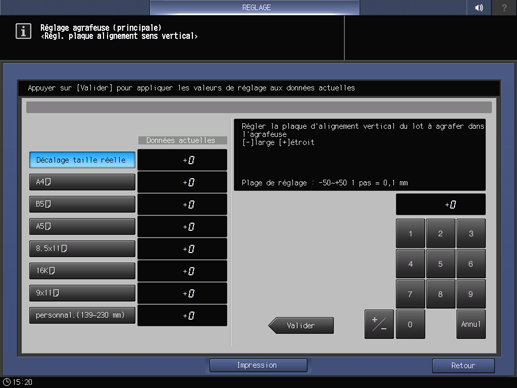

Appuyez sur Retour réglage pour revenir à l'écran Régl. plaque align. sens v..
Si un réglage est nécessaire, utilisez le clavier de l'écran tactile pour entrer la valeur de réglage.
Plage de réglage : -50-+50 1 pas = 0,1 mm
[-] large [+] étroit
Explication supplémentaireUtilisez les touches +/- pour spécifier une valeur positive ou négative.
Appuyez sur Valider pour modifier le réglage avec les données actuelles.
Répétez les étapes 4 à 10 jusqu'à obtention du résultat souhaité.
Appuyez sur Retour.
L'écran Menu Réglage agrafeuse (principale) réapparaît.
