Régl. largeur papier agrafé
Réglez l'écartement des guides de sortie de la piqueuse à cheval SD-506 à utiliser en mode agrafage, pour réduire le désalignement et l'obliquité du papier.
Objets de réglage : Décalage taille réelle, SRA3 short edge feed, A3 short edge feed, B4 short edge feed, SRA4 short edge feed, A4 short edge feed, B5 short edge feed, 12 18 short edge feed, 11 17 short edge feed, 8,5 14 short edge feed, 8,5 11 short edge feed, 8 13 short edge feed, 8K short edge feed, 16K short edge feed, Personnalisé (380-463 mm), Personnalisé (257-379 mm)
AVIS
Si une valeur numérique est spécifiée dans le champ Décalage taille réelle, elle s'applique à tous les formats papier. Dans le cas d'un format papier spécifique sélectionné, la valeur de réglage devient la somme de la valeur entrée et de la valeur précédemment spécifiée pour Décalage taille réelle.
Appuyez sur Réglage sur l'écran UNITÉ PRINC. pour afficher l'écran Menu réglage.

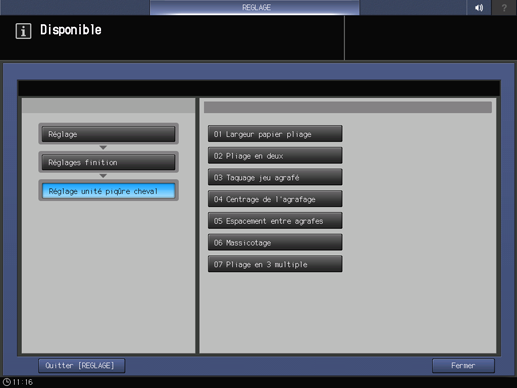

Appuyez successivement sur Réglages finition, Réglage unité piqûre cheval et Taquage jeu agrafé.
Sélectionnez le format à régler avec down ou up.
Appuyez sur Impression.
Chargez le papier dont il faut régler le format, puis sélectionnez ce magasin.
Appuyez sur Départ sur le panneau de contrôle.
La machine éjecte un jeu.
AVIS
Si le magasin de la piqueuse à plateau n'est pas déployé, la machine de démarre pas l'impression même si vous appuyez sur le bouton Départ du panneau de contrôle. Assurez-vous de tirer le magasin de la piqueuse à cheval.
Vérifiez si le jeu agrafé présente un alignement incorrect (a) (dû au fait que la largeur du papier spécifié est supérieure à la largeur actuelle), ou est gondolé (b) (dû au fait que la largeur du papier spécifié est inférieure à la largeur actuelle).
Tolérance : a = 1 mm ou moins

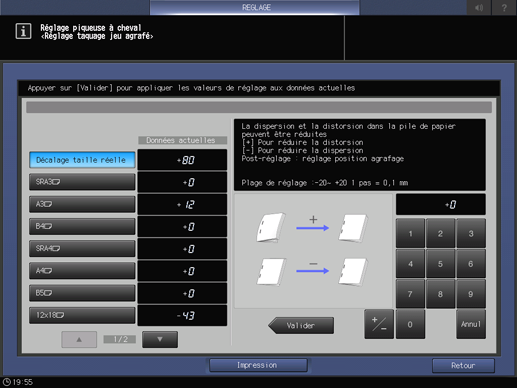

Si un réglage est nécessaire, appuyez sur Retour réglage pour revenir à l'écran Taquage jeu agrafé.
Utilisez le clavier de l'écran tactile pour entrer la valeur de réglage.
Plage de réglage : -20-+20 1 pas = 0,1 mm
[-] réduction de la dispersion [+] réduction de la distortion
Explication supplémentaireUtilisez les touches +/- pour spécifier une valeur positive ou négative.
Explication supplémentaireAppuyez sur Valider pour modifier la valeur actuelle.
Explication supplémentaireL'alignement perforation jeu agrafé est soumis aux conditions suivantes selon la largeur réelle du papier. Si vous entrez une valeur numérique de façon à que l'espacement agrafes soit de 91 mm ou moins dans le format papier comme A4 short edge feed pour lequel la largeur de papier est inférieure à 222 mm, l'espacement agrafes est automatiquement défini sur 91 mm.
Largeur réelle du papier
Valeur minimum
Valeur maximum
Moins de 222 mm
91 mm
Largeur réelle moins 91 mm
222 mm à 290 mm
Non limité
Non limité
Plus de 290 mm
Non limité
165 mm
Répétez les étapes 4 à 9 jusqu'à obtention du résultat souhaité.
Appuyez sur Retour.
L'écran Menu Réglages piqueuse à cheval réapparaît.
