Réglage décalage agrafage
Réglez la position d'agrafage de la piqueuse à cheval SD-513. Réduisez le défaut d'alignement entre les positions d'agrafage et la ligne de pliage.
Appuyez sur Réglage sur l'écran UNITÉ PRINC. pour afficher l'écran Menu réglage.

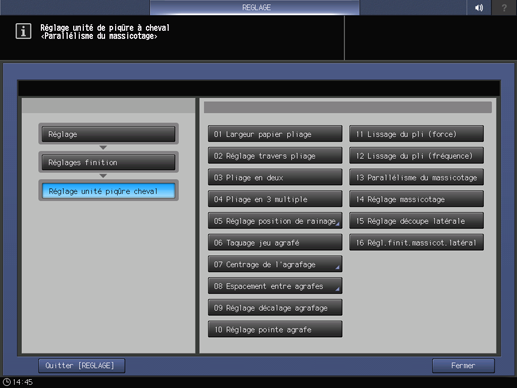

Appuyez successivement sur Réglages finition, Réglage unité piqûre cheval et Réglage décalage agrafage.
Appuyez sur Impression.
Chargez du papier A3 short edge feed ou 11 17 short edge feed dans un magasin quelconque et appuyez sur le bouton de ce magasin.
Appuyez sur Départ sur le panneau de contrôle.
La machine éjecte un jeu.
Mesurez le défaut d'alignement entre la ligne de pliage et les positions d'agrafage.
Tolérance : a = ± 1 mm

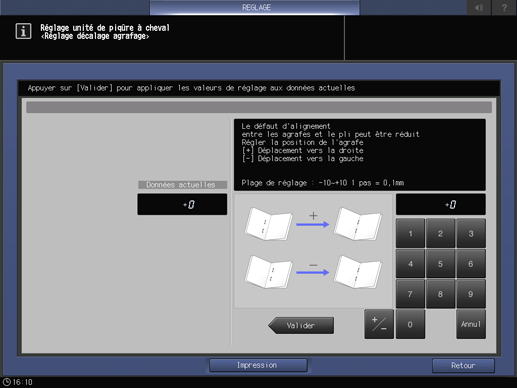

Appuyez sur Retour réglage pour revenir à l'écran Réglage décalage agrafage.
Si un réglage est nécessaire, utilisez le clavier de l'écran tactile pour entrer la valeur de réglage.
Plage de réglage : -10-+10 1 pas = 0,1 mm
[-] déplacer vers la gauche [+] déplacer vers la droite
Explication supplémentaireUtilisez les touches +/- pour spécifier une valeur positive ou négative.
Appuyez sur Valider pour modifier la valeur actuelle.
Répétez les étapes 3 à 9 jusqu'à obtention du résultat souhaité.
Appuyez sur Retour.
L'écran Menu Réglages piqueuse à cheval réapparaît.
