Réglage plaque pliage double
Réglage de la plaque de pliage double pour le pliage en 3 sur la piqueuse à cheval SD‑510 installée sur l'unité de finition FS‑532. Plus profondément en cas de grand décalage du jeu plié en double.
Objets de réglage : 8,5 e short edge feed, A4 short edge feed, 16K short edge feed
Appuyez sur Réglage sur l'écran UNITÉ PRINC. pour afficher l'écran Menu réglage.
Appuyez successivement sur Réglages finition, Agrafeuse, Rég. agrafeuse (pliage), Réglage pliage en 3 et Réglage plaque pliage double.
Sélectionnez le format à régler.
Appuyez sur Impression.
Chargez le format de papier sélectionné à l'étape 3, puis sélectionnez la touche de ce magasin.
Explication supplémentairePour la Configuration de la sortie, Pliage en 3 multiple est sélectionné automatiquement.
Appuyez sur Départ sur le panneau de contrôle.
La machine éjecte un jeu.
Vérifiez le désalignement (a) du second pli du papier imprimé.

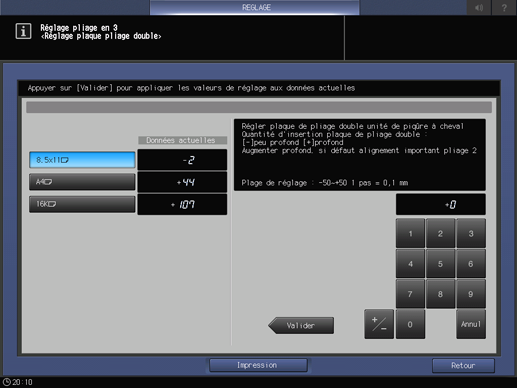

Appuyez sur Retour réglage pour revenir à l'écran Réglage plaque pliage double.
Si un réglage est nécessaire, utilisez le clavier de l'écran tactile pour entrer la valeur de réglage.
Plage de réglage : -50-+50 1 pas = 0,1 mm
Quantité d'insertion plaque de pliage double : [-] peu profond [+] profond
Explication supplémentaireUtilisez les touches +/- pour spécifier une valeur positive ou négative.
Explication supplémentaireProcédez à une insertion plus profonde si l'erreur d'alignement est importante.
Explication supplémentaireAugmentez l'insertion en cas de décalage du second pli entre le papier couverture et les feuilles du corps.
Explication supplémentaireRéduisez l'insertion en cas de pli caissonné sur papier fin.
Appuyez sur Valider pour modifier le réglage avec les données actuelles.
Répétez les étapes 4 à 10 jusqu'à obtention du résultat souhaité.
Appuyez sur Retour.

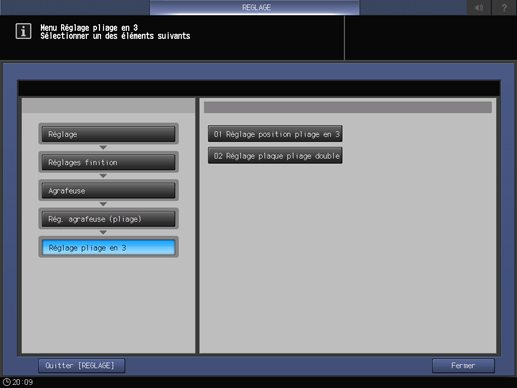

L'écran Menu Réglage pliage en 3 réapparaît.
Appuyez sur Fermer.
L'écran Menu Réglage agrafeuse (pliage) réapparaît.
