Réglage butée pliage en 2
Lorsque l'unité de finition FS-612 est montée sur la machine, réglez le défaut d'alignement des bords avant du papier imprimé tout en modifiant la longueur en haut du papier imprimé.
Objets de réglage : Décalage taille réelle, A3 short edge feed, B4 short edge feed, SRA4 short edge feed, A4 short edge feed, 12 18 short edge feed, 11 17 short edge feed, 8,5 14 short edge feed, 8,5 11 short edge feed, 8 13 short edge feed, 8K short edge feed, 16K short edge feed, SRA3 short edge feed, Personnalisé (380-458 mm), Personnalisé (279-379 mm)

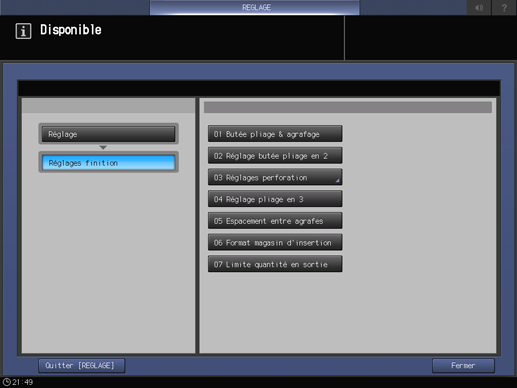

Appuyez sur Réglage sur l'écran UNITÉ PRINC. pour afficher l'écran Menu réglage.
Appuyez consécutivement sur Réglages finition et Réglage butée pliage en 2.
Sélectionnez le format à régler avec down ou up.
Appuyez sur Impression.
Chargez le papier dont il faut régler le format, puis sélectionnez ce magasin.
Appuyez sur Départ sur le panneau de contrôle.
La machine éjecte un jeu.
Vérifiez "a" du papier imprimé.
Tolérance : a = 0 mm ± 1 mm
Si un réglage est nécessaire, appuyez sur Retour réglage pour revenir à l'écran Réglage butée pliage en 2.
Utilisez le clavier de l'écran tactile pour entrer la valeur de réglage.
Plage de réglage : -128-+127 1 pas = 0,1 mm
[-] allongement de la partie supérieure [+] raccourcissement de la partie supérieure
Explication supplémentaireUtilisez les touches +/- pour spécifier une valeur positive ou négative.
Explication supplémentaireAppuyez sur Valider pour modifier la valeur actuelle.
Répétez les étapes 4 à 9 jusqu'à obtention du résultat souhaité.
Appuyez sur Retour.
L'écran Réglages finition réapparaît.
