Réglage position agrafage
Réglage de l'espacement d'agrafage en 2 points et en coin de l'agrafeuse.
Objets de réglage: Espacement d'agrafage en 2 points (120 mm), Espacement en 2 points (140 mm), Espacement en 2 points (165 mm), Arrière en diagonale, En arrière parallèle, A l'avant parallèle
Appuyez sur Réglage sur l'écran UNITÉ PRINC. pour afficher l'écran Menu réglage.

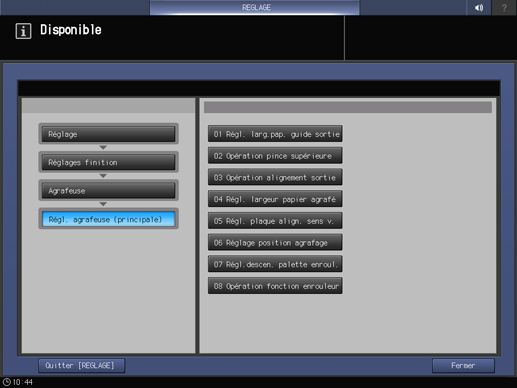

Appuyez consécutivement sur Réglages finition, Agrafeuse, Rég. agrafeuse (principale) et Réglage position agrafage.

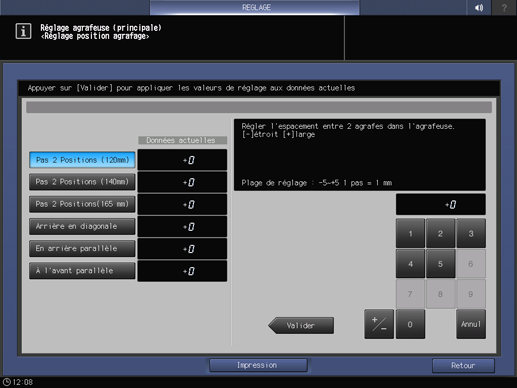

Sélectionnez Pas 2 Positions (120 mm), Pas 2 Positions (140 mm), Pas 2 Positions (165 mm), Arrière en diagonale, En arrière parallèle ou À l'avant parallèle pour régler la position d'agrafage.
Appuyez sur Impression.
Chargez le papier souhaité dans un magasin et sélectionnez ce magasin.
Explication supplémentaireLe Réglage sortieAgrafage est sélectionné automatiquement et la position d'agrafage retenue est celle sélectionnée à l'étape 3.
Appuyez sur Départ sur le panneau de contrôle.
La machine éjecte un jeu.
Vérifiez la position d'agrafage (a) du papier imprimé.
Explication supplémentairePas 2 Positions (120 mm), Pas 2 Positions (140 mm), Pas 2 Positions (165 mm)
Tolérance pour Pas 2 positions (120 mm) : a = 120 mm ± 3 mm
Tolérance pour Pas 2 positions (140 mm) : a = 140 mm ± 3 mm
Tolérance pour Pas 2 positions (165 mm) : a = 165 mm ± 3 mm
Explication supplémentaireArrière en diagonale
Tolérance : a = 15.2 mm ± 3 mm
Explication supplémentaireEn arrière parallèle
Tolérance : a = 19,6 mm ± 2 mm
Explication supplémentaireÀ l'avant parallèle
Tolérance : a = 6.4 mm ± 3 mm
Appuyez sur Retour réglage pour revenir à l'écran Réglage position agrafage.
Si un réglage est nécessaire, utilisez le clavier de l'écran tactile pour entrer la valeur de réglage.
Objets de réglage : Pas 2 positions (120 mm), Pas 2 positions (140 mm), Pas 2 positions (165 mm), Arrière en diagonale
Explication supplémentairePlage de réglage : -5-+5 1 pas = 1 mm
Objets de réglage : En arrière parallèle, À l'avant parallèle
Explication supplémentairePlage de réglage : -3-+3 1 pas = 1 mm
[-] étroit [+] large
Explication supplémentaireUtilisez les touches +/- pour spécifier une valeur positive ou négative.
Appuyez sur Valider pour modifier le réglage avec les données actuelles.
Répétez les étapes 4 à 10 jusqu'à obtention du résultat souhaité.
Appuyez sur Retour.
L'écran Menu Réglage agrafeuse (principale) réapparaît.
