Taquage longueur papier : correction du désalignement du papier imprimé dans le sens d'introduction sur l'empileur relais
Réglez la position des guides de sortie dans le sens d'introduction du papier de l'unité de relais RU-510. Ce réglage est proposé si le papier est mal aligné pendant son envoi vers un périphérique monté en aval de l'Unité de relais RU-510. Pour un exemple spécifique, procédez à ce réglage si des trous perforés sont mal alignés dans le sens d'introduction.
Objets de réglage : Décal. pr taille réelle
Appuyez sur [Réglage] sur l'écran [MACHINE] pour afficher l'écran [Menu réglages].

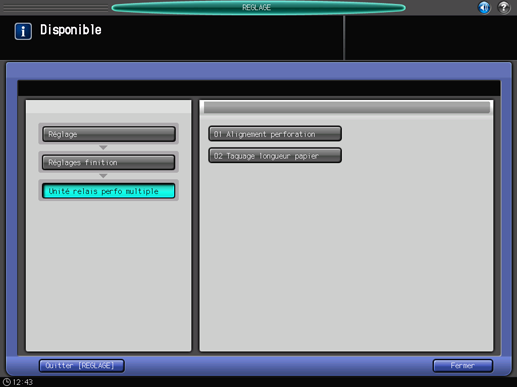

Appuyez sur [03 Réglages finition], [06 Unité relais perfo multiple] et [02 Taquage longueur papier] consécutivement.
Appuyez sur [Impression].
Chargez le papier souhaité dans un magasin et sélectionnez ce magasin.
Entrez 10 comme nombre d'exemplaires à imprimer et appuyez sur Départ sur le panneau de commande.
Une charte de test perforée est imprimée.
Vérifiez tout désalignement ou incohérence des trous perforés dans le sens d'introduction du papier.
Appuyez sur [Retour réglage] pour revenir à l'écran [Taquage longueur papier].

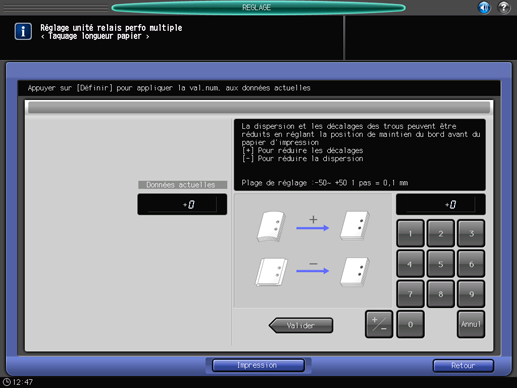

Si un réglage est requis, utilisez l'écran tactile [clavier] pour entrer la valeur définie.

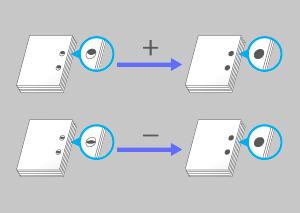

Plage de réglage : -50 ([Pour réduire la dispersion]) à +50 ([Pour réduire les décalages]) (1 pas = 0,1 mm)
Utilisez les touches [+/-] pour spécifier une valeur positive ou négative.
Appuyez sur [Valider] pour modifier le réglage avec les données actuelles.
Répétez les étapes 3 à 9 jusqu'à obtention du résultat souhaité.
Appuyez sur [Retour].
L'écran [Unité relais perfo multiple] réapparaît.
