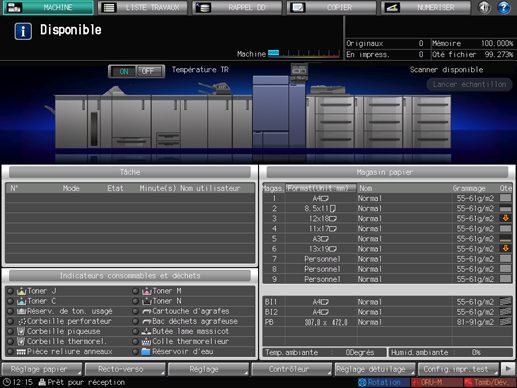

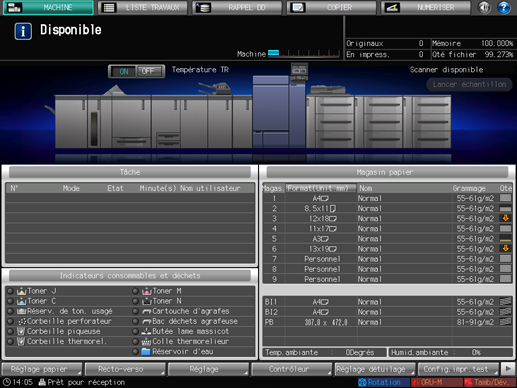

Ecran [MACHINE]

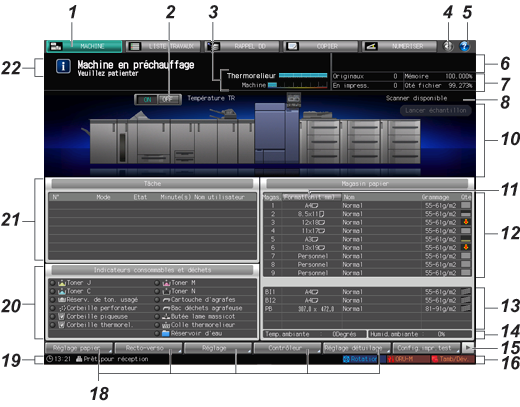

1

Onglet [MACHINE]

Affiche l'écran [MACHINE].

2

Sélecteur de chauffage du thermorelieur

Allume ou éteint le chauffage du PB (thermorelieur). Si vous savez à l'avance que vous aurez à utiliser le thermorelieur, allumez le chauffage de manière à pouvoir travailler plus tôt et plus efficacement.

Si vous n'utilisez pas le chauffage, éteignez-le pour éviter la détérioration de la colle.

3

Barre d'état de préchauffage Thermorelieur/Imprimante

Indique l'état de préchauffage pendant que le thermorelieur ou l'imprimante chauffe. Quand l'opération de préchauffage est terminée, la barre d'état disparaît.

4

Info. Audio/Voix M/A

Active/désactive les informations sonores/vocales.

5

Aide

Affiche le message d'aide qui renseigne sur l'écran affiché. Sur certains écrans, la touche d'aide est estompée et les messages d'aide ne s’affichent pas.

Quand vous appuyez dessus sur l'écran [MACHINE], les instructions de remplacement des cartouches et des boîtes de récupération toner, d'ajout d'agrafes, d'élimination des déchets de perforation, d'agrafage et de massicotage, de dépôt de pastilles de colle et de chargement du papier s'affichent.

6

Indicateur Comptage

Affiche le nombre d'impressions, le nombre de jeux et le numéro de la tâche en cours d'impression.

7

Indicateur Gestion machine

Affiche le nombre de tâches réservées, la quantité de mémoire restante, le nombre d'originaux et le nombre de fichiers.

8

Message Scanner

Affiche l'état de numérisation de l'original du chargeur automatique recto-verso (ADF)/de la vitre d'exposition.

9

[Lancer échantillon ]

Réalise une impression test pendant une tâche de sortie. S'affiche quand la machine est équipée du Contrôleur image IC-602.

10

Affichage de la configuration machine

Affiche la configuration de la machine et des options.

11

[Format]/[Format (unit : mm)]

Alterne l'indication de format personnalisé entre [Personnel] et les dimensions actuelles en millimètres/pouces. Les formats sont affichés en millimètres par défaut. Vous pouvez alterner entre millimètres et pouces sur l'écran [UTILITAIRE]. Pour en savoir plus, voir Choix de l'unité : sélection de l'unité d'expression des valeurs.

12

Informations Magasin (Mag 1 à Mag 9)

Affiche le format, l'orientation, le nom et le grammage papier ainsi que la quantité de papier dans le magasin.

13

Indicateur d'information magasin (magasin supérieur et magasin inférieur de l'unité d'insertion, bac couvertures)

Si la machine équipée de l'Unité de pliage FD‑503, elle fournit des informations sur le format de papier, l'orientation, le nom, le grammage et la quantité de papier restant dans le magasin supérieur et le magasin inférieur de l'Unité d'insertion.

Si la machine est équipée du Thermorelieur PB‑503, elle fournit des informations sur le format de papier, l'orientation, le nom, le grammage, et la quantité de papier restant dans le Bac couvertures TR.

Si la machine est équipée du module d'insertion PI-502, elle renseigne sur le format papier et la quantité de papier du magasin supérieur et du magasin inférieur du module d'insertion.

14

[Temp. ambiante] et [Humid. ambiante]

Affiche la température et l'humidité extérieures détectées par le capteur de température et d'humidité installé sur la machine.

15

Sélecteur des touches de fonctions machine

Alterne l'affichage des touches de fonctions de la machine.

16

Indicateur Etat machine/Droite

Affiche [Toner], [Appel SAV], [Nett.char], [Tamb/Dév.], [Sécurité], [Err.Modem], [ORU-M], [Rotation]. Un maximum de 4 indicateurs grand format peuvent être affichés. En cas d'affichage d'au moins 5 indicateurs, des petites icônes sans texte se substituent aux indications à partir du 5^e. Le nombre maximum d'éléments affichés s'élève à 7, dont 3 icônes de taille normale et 4 icônes de petite taille. [Part.fix.A] et [Part.fix.B] peuvent s'afficher en fonction des réglages. Pour en savoir plus, contactez le SAV.

17

Réservé

18

Zone d'affichage des touches de fonctions machine

Configuration impression test .: configure un réglage d'impression test. S'affiche quand la machine est équipée du Contrôleur image IC-602. Certains écrans risquent de ne pas s'afficher en fonction des options montées sur la machine.

Détuilage : exécution du détuilage pour chaque magasin (magasin 1 à magasin 9). Lorsque l'Humidificateur HM-101 équipe l'Unité relais RU-511, il est possible de procéder au réglage d'humidification pour chaque magasin.

Contrôleur : configure le contrôleur.

Réglage : règle la machine et les équipements en option.

Recto-verso : réglages des images imprimées sur le recto et le verso du papier chargé dans chaque magasin (magasin 1 à magasin 9), ainsi que de la boucle synchro et de la charte de réglage.

Réglage papier : spécifie les conditions papier concernant l'unité d'alimentation papier PF-707, unité d'alimentation papier PF-708, le magasin supérieur/magasin inférieur du module d'insertion PI-502, le magasin supérieur/magasin inférieur du module d'insertion  installé sur l'unité de pliage FD-503, ainsi que le bac couvertures du thermorelieur PB-503.

19

Indicateur Etat machine/Gauche

Affiche l'heure actuelle ou l'état du contrôleur d'image.

20

Zone Indicateurs consommables et déchets

Affiche le niveau actuel de toner. Un indicateur rouge signale aussi quand il est nécessaire de remplir l'agrafeuse montée en option, quand la boîte de récupération toner/boîte à déchets de perforation est pleine ou quand il faut remettre de l'eau à l'humidificateur, etc. Une pression sur un élément affiche les messages d'aide de cet élément.

Le nombre de cartouches de toner remplacées peut être comptabilisé. Pour en savoir plus, contactez le SAV.

21

Zone d'affichage des tâches

Affiche l'état actuel des tâches demandées à la machine. En cas de tâches incomplètes, la touche [Historique incomplet] s'affiche.

22

Zone des messages

Affiche les messages concernant l'état actuel de la machine ou l'opération requise.
