[Mire réglage]
Vous pouvez imprimer une charte de [Calage recto-verso] pour mesurer le point de mesure à l'échelle et entrer la valeur de mesure pour effectuer le réglage.
Comme vous pouvez régler la position des deux faces en entrant seulement les valeurs de mesure, ce réglage est utile pour l'impression recto-verso avec un nouveau type de papier ou lorsque l'erreur d'alignement entre les deux faces est inconnue après changement du papier dans le magasin.

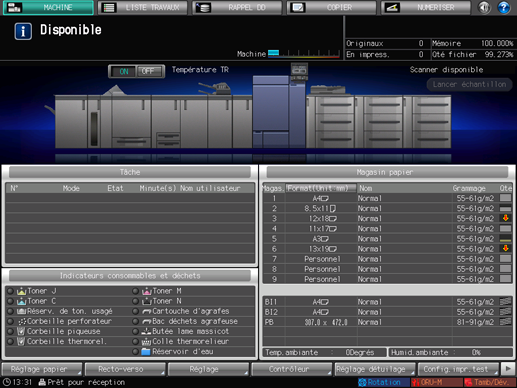

Appuyez sur [Recto-verso] sur l'écran [MACHINE].

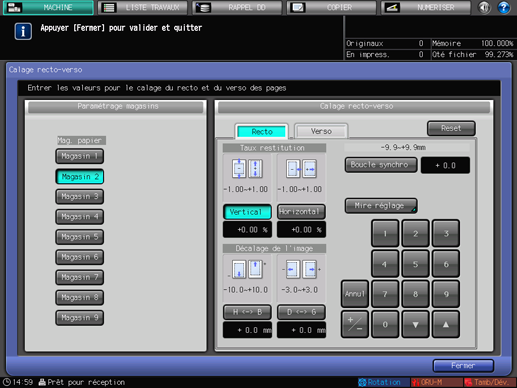

Sélectionnez le magasin pour lequel les réglages papier ont été définis.

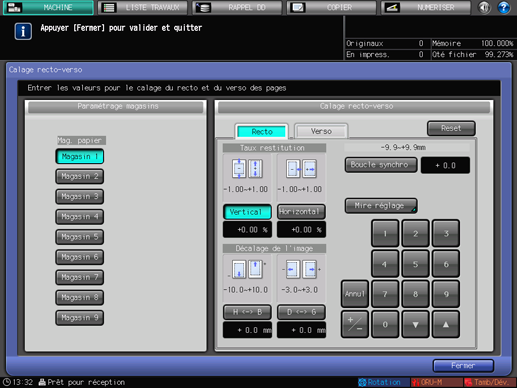

Appuyez sur [Recto], puis sur [Mire réglage].
Appuyez sur [Impression].
Appuyez sur Départ sur le panneau de contrôle.
La charte de test est imprimée.

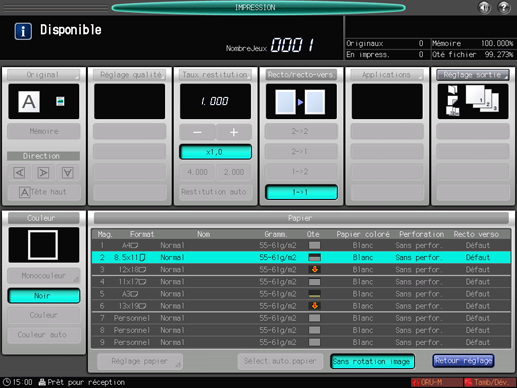

Appuyez sur [Retour réglage].

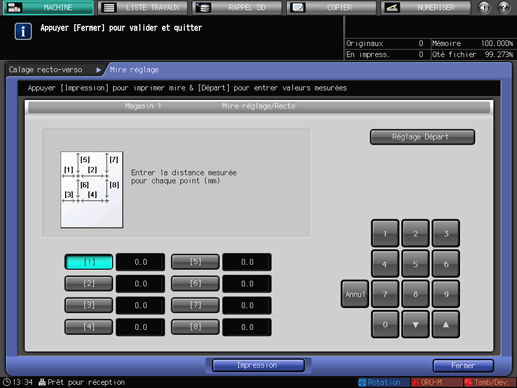

Mesurez la longueur de ligne de tous les points [1] à [8] dans la charte imprimée.

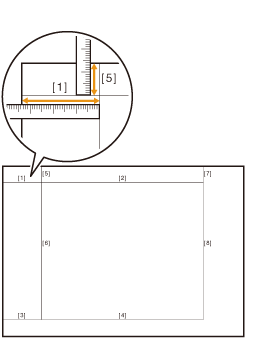

La figure donne l'exemple de mesure des points [1] et [5].
Vous pouvez entrer une valeur par incréments de 0,1 mm.
Notez bien les longueurs de mesure.
Appuyez sur le numéro de chaque point et utilisez le pavé numérique de l'écran tactile ou [
][
] pour entrer la longueur mesurée.
Appuyez sur [Annul] pour réinitialiser la valeur.
Pour lancer le réglage, appuyez sur [Réglage Départ].
A l'étape suivante, réglez le verso.
Appuyez sur [Verso], puis sur [Mire réglage].
Appuyez sur [Impression].
Appuyez sur Départ sur le panneau de contrôle.
La charte de test est imprimée.
Appuyez sur [Retour réglage].
Mesurez le défaut d'alignement entre les repères
[1] à [4] sur le [verso] (face [Verso]) et les repères sur le [recto] (face [Recto]) de la charte imprimée.Les repères noirs
dans la figure indiquent la face [Recto] et les repères bleus la face [Verso].
Mesurez le défaut d'alignement de la position d'impression dans le sens horizontal (axe X) et dans le sens vertical (axe Y).
Vous pouvez entrer une valeur par incréments de 0,1 mm.
Notez bien les valeurs de mesure.
Par exemple, comme indiqué sur la figure, si le repère [1]
est décalé de 0,5 mm vers la droite et de 0,3 mm vers le bas par rapport au repère du [recto], la position doit être corrigée et déplacée de 0,5 mm et de 0,3 dans le sens X et dans le sens Y, respectivement.
Appuyez sur [X] ou [Y] de chaque point et utilisez le clavier de l'écran tactile ou [
][] pour entrer la valeur de mesure.Si la position d'impression est décalée vers la droite ou vers le bas, entrez une valeur positive. En cas de décalage vers la gauche ou vers le haut, entrez une valeur négative.
Utilisez les touches [+/-] pour spécifier une valeur positive ou négative.
Appuyez sur [Annul] pour réinitialiser la valeur.
Pour lancer le réglage, appuyez sur [Réglage Départ].
Appuyez sur [Fermer].
L'exécution de [Mire réglage] est terminée.
Pour effectuer un réglage fin de la valeur modifiée, réglez le Taux restitution/Décalage de l'image.
