Réglage ventilation PFU : réglage de la quantité d'air soufflé
Il y a des buses d'air sur la partie apicale du chargeur et les guides latéraux de chaque magasin de l'unité d'alimentation PF-707 et l'unité d'alimentation PF-708. La ventilation du papier assurée par les buses d'air facilite l'introduction des feuilles une par une.
Selon le type de papier utilisé, l'introduction peut être plus délicate et entraîner même un bourrage. Dans ce cas, modifiez manuellement les réglages de ventilation. Vous pouvez modifier manuellement les réglages en ouvrant la fenêtre de confirmation des buses d'air et en vérifiant la condition de ventilation.
Le réglage de ventilation PFU n'est pas affiché par défaut. Veuillez contacter le technicien SAV pour utiliser ce réglage.
N'ouvrez pas la fenêtre de confirmation buse d'air des magasins 1, 4 et 7. Pour effectuer les réglages de ventilation des magasins 1, 4 et 7, configurez manuellement les réglages d'un magasin autre que ces trois-là, puis définissez la même valeur de réglage.
Ne passez pas la main par la fenêtre de confirmation de buse d'air ouverte pendant que la machine fonctionne. Un accident imprévisible pourrait se produire.
Ouvrez la fenêtre de confirmation de la buse d'air du magasin dont vous voulez contrôler et régler manuellement les conditions de ventilation.

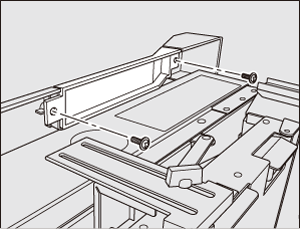

Tirez le magasin, ôtez les deux vis et ouvrez la fenêtre de confirmation de buse d'air.
Ramenez le magasin à sa position d'origine.

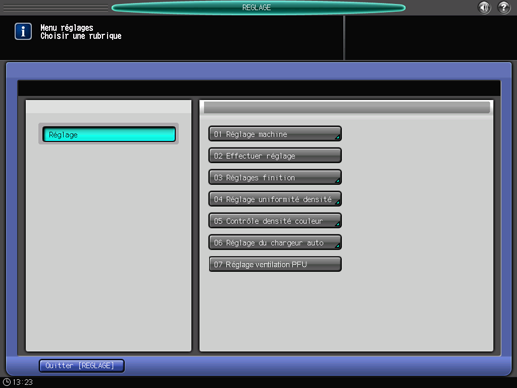

Appuyez sur [Réglage] sur l'écran [MACHINE] pour afficher l'écran [Menu réglages].
Appuyez sur [Réglage ventilation PFU].

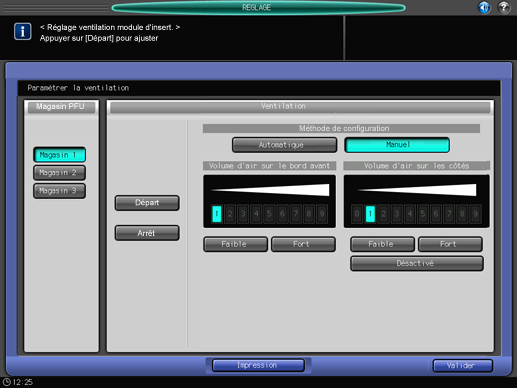

Sélectionnez le magasin à régler.
Sélectionnez [Automatique] ou [Manuel] dans Méthode de configuration.
Lorsque vous sélectionnez [Automatique], le [Volume d'air sur le bord avant] et le [Volume d'air sur les côtés] sont définis automatiquement en fonction du format, du type et du grammage du papier.
Appuyez sur [Départ].
La ventilation commence :
Si vous avez sélectionné [Automatique] à l'étape 5. Définissez maintenant le niveau d'air et passez à l'étape 9.
Si vous avez sélectionné [Manuel] à l'étape 5. Passez maintenant à l'étape 7.
Réglez le [Volume d'air sur le bord avant].
Réglez en confirmant la quantité d'air dans la fenêtre de confirmation de la buse d'air.
Plage de réglage : 1 ([Faible]) à 9 ([Fort])
Si vous sélectionnez [Faible], la ventilation du bord avant s'affaiblit et peut améliorer l'introduction du papier fin. Si vous sélectionnez [Fort], la ventilation du bord avant s'intensifie et peut améliorer l'introduction du papier épais.
Réglez le [Volume d'air sur les côtés].
Réglez en confirmant la quantité d'air dans la fenêtre de confirmation de la buse d'air.
Plage de réglage : [Désactivé], 1 ([Faible]) à 9 ([Fort])
Si vous sélectionnez [Faible], la ventilation des côtés s'affaiblit et peut améliorer l'introduction du papier fin. Si vous sélectionnez [Fort], la ventilation des côtés s'intensifie et peut améliorer l'introduction du papier épais. Appuyez sur [Désactivé] pour arrêter la ventilation des côtés.
Appuyez sur [Arrêt].
La ventilation s'arrête.
Appuyez sur [Impression].
Le magasin à régler est sélectionné automatiquement.
Appuyez sur Départ sur le panneau de contrôle.

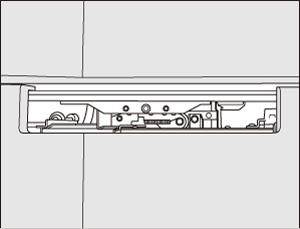

Confirmez la condition d'introduction du papier de la fenêtre de confirmation buse d'air.
Appuyez sur [Retour réglage].
Répétez les étapes 5 à 12 jusqu'à obtention du résultat souhaité.
Appuyez sur [Valider].
L'écran [Menu réglages] réapparaît.
Refermez la fenêtre de confirmation des buses d'air.
