Massicotage : réglage de la largeur de massicotage
Réglez la largeur de massicotage déterminée par Piqueuse à cheval SD‑506. La largeur de massicotage devrait être supérieure à 2,0 mm, sinon l'opération de massicotage risque de ne pas aboutir correctement.
Objets de réglage : Décal. pr taille réelle, SRA3
, A3 , B4 , SRA4 , A4 , B5 , 12
18 , 11 17 , 8,5 14 , 8,5 11 , 8,125 13,25 , 8,5 13 , 8,25 13 , 8 13 , 8K , 16K , Personnalisé (380 - 463 mm), Personnalisé (257 - 379 mm)
Si une valeur numérique est spécifiée dans le champ [Décal.pr taille réelle], elle s'applique à tous les formats papier. Dans le cas d'un format papier spécifique sélectionné, la valeur de réglage devient la somme de la valeur entrée et de la valeur précédemment spécifiée pour [Décal.pr taille réelle].
Appuyez sur [Réglage] sur l'écran [MACHINE] pour afficher l'écran [Menu réglages].

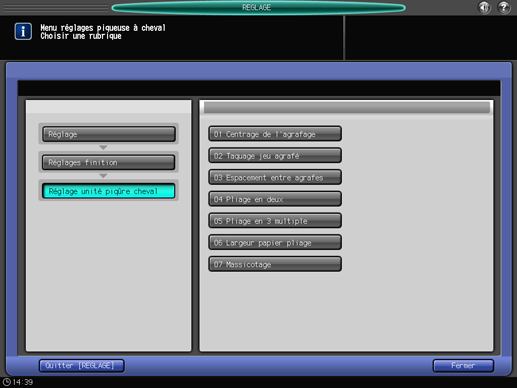

Appuyez successivement sur [Réglages finition], [Réglage unité piqûre cheval] et [Massicotage].
Sélectionnez le format à régler à l'aide de [
] ou [
].
Appuyez sur [Impression].
Chargez le papier dont il faut régler le format, puis sélectionnez ce magasin.
Appuyez sur Départ sur le panneau de contrôle.
La machine éjecte un jeu.
Si le magasin de la piqueuse à plateau n'est pas déployé, la machine de démarre pas l'impression même si vous appuyez sur le bouton Départ du panneau de contrôle. Assurez-vous de tirer le magasin de la piqueuse à cheval.
Vérifiez le massicotage (a) du papier imprimé.
Tolérance : a = 2 mm max.

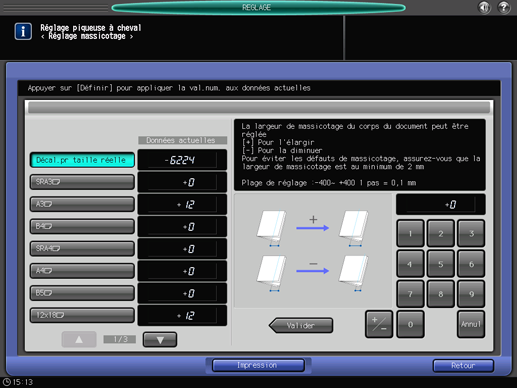

Si un réglage est nécessaire, appuyez sur [Retour réglage] pour revenir à l'écran [Réglage massicotage].
Utilisez le clavier de l'écran tactile pour entrer la valeur de réglage.
Utilisez les touches [+/-] pour spécifier une valeur positive ou négative.
Appuyez sur [Valider] pour modifier la valeur actuelle.
Plage de réglage : -400 ([Pour diminuer]) à +400 ([Pour élargir]) (1 pas = 0,1 mm)
La valeur entrée doit permettre un massicotage couverture d'au moins 2,0 mm. Si le massicotage est inférieur à 2,0 mm, le massicotage risque d'être mal exécuté.
Répétez les étapes 4 à 9 jusqu'à obtention du résultat souhaité.
Appuyez sur [Retour].
L'écran [Menu réglages piqueuse à cheval] réapparaît.
