Impression de la charte de contrôle

Trois types de spectrophotomètre peuvent lire la charte.

  • i1iSis XL
    i1Pro
    FD-5 BT

  • Chacun des spectrophotomètres i1iSis XL et i1Pro propose deux types de chartes : type 1 pour la mesure standard et type 2 pour le réglage haute précision. FD-5 BT propose trois types de chartes : type 1 pour la mesure standard (mesure spot), type 2 pour le réglage haute précision (mesure spot) et le type 3 pour le réglage haute précision (mesure bande).

    Sortez une charte dont le type de trame est celui spécifié par la machine.

    Avant de sortir la charte, vous devez sélectionner une trame appropriée.

  • Vous ne pouvez néanmoins pas sélectionner [Aléatoire] pour imprimer une charte.

  1. Appuyez sur [Réglage] sur l'écran [MACHINE] pour afficher l'écran [Menu réglages].

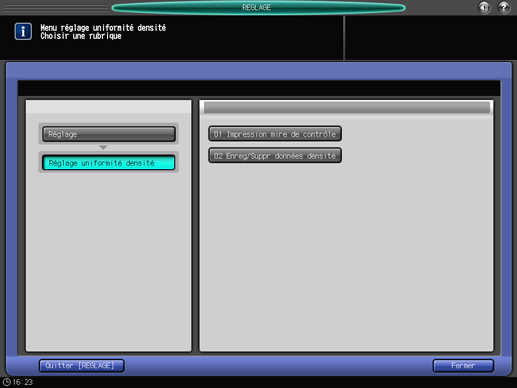

  2. Appuyez sur [Réglage uniformité densité] et sur [Impression mire de contrôle] consécutivement.

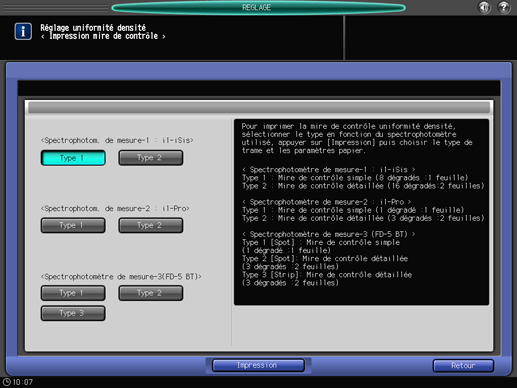

  3. Sélectionnez le type de spectrophotomètre et de trame, appuyez sur [Impression].

    • Le [Type 1] est utilisé pour un réglage standard et le [Type 2] et [Type 3] pour un réglage haute précision.

    • Pour utiliser le spectrophotomètre i1iSis XL, sélectionnez [Type 1] ou [Type 2] dans [Spectrophotom. de mesure-1 : (i1-iSis)].

    • Pour utiliser le spectrophotomètre i1Pro, sélectionnez [Type 1] ou [Type 2] dans [Spectrophotom. de mesure-2 : (i1-Pro)].

    • Pour utiliser le spectrophotomètre FD-5 BT, sélectionnez [Type 1], [Type 2], ou [Type 3] dans [Spectrophotomètre de mesure-3(FD-5 BT)].

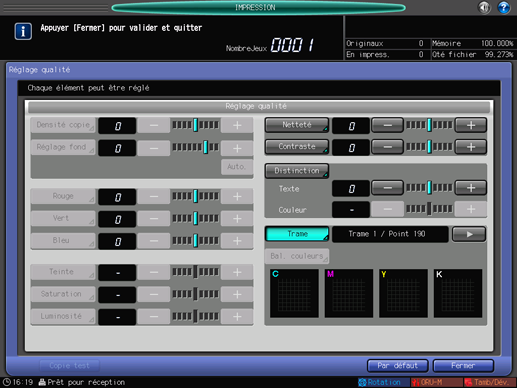

  4. Appuyez sur [Réglage qualité].

  5. Appuyez sur [] à droite de [Trame] pour afficher la trame souhaitée.

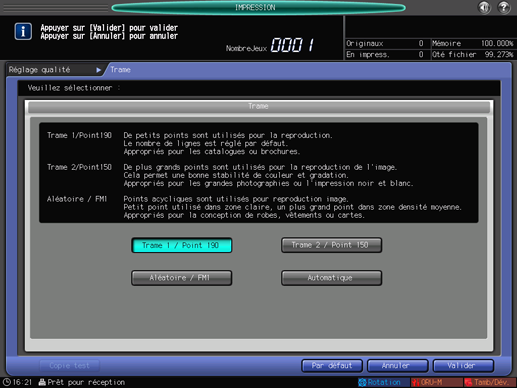

    • Si nécessaire, vous pouvez appuyer sur l'onglet [Trame] pour afficher l'écran [Trame] et sélectionner une trame de votre choix. Sélectionnez un écran et appuyez sur [Valider].

    • Appuyez sur [Fermer] sur l'écran [Réglage qualité].

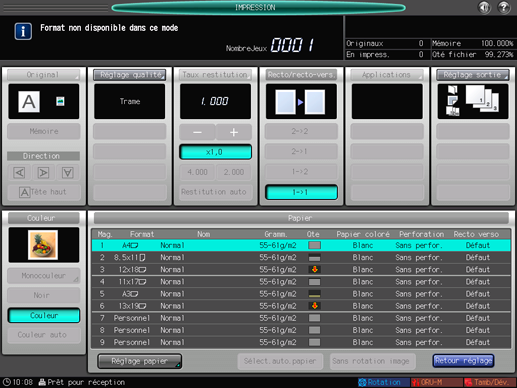

  6. Sélectionnez un format de papier pour le tableau.

    • Chargez du papier 12  18 , SRA3 , 11  17 , ou A3 dans un magasin et sélectionnez ce magasin.

  7. Appuyez sur Départ sur le panneau de contrôle.

    La charte de test est imprimée.

    • Si le [Type 1] est sélectionné pour [Spectrophotom. de mesure-1 : i1-iSis] à l'étape 3, une feuille est imprimée. Si le [Type 2] est sélectionné, deux feuilles sont imprimées.

    • [Spectrophotom. de mesure-2 : i1-Pro] imprime une feuille de charte avec la sélection de [Type 1] ou de [Type 2].

    • [Spectrophotom. de mesure-3(FD-5 BT)], imprime une feuille de charte avec la sélection de [Type 1], [Type 2], ou [Type 3].

  8. Appuyez sur [Retour réglage].

    L'écran [Impression mire de contrôle] réapparaît.

  9. Appuyez sur [Retour].

    L'écran [Menu réglage uniformité densité] réapparaît.
