Alignement perforation : correction du désalignement du papier imprimé dans le sens transversal du plateau d'empilage
En cas de défaut d'alignement du papier imprimé dans le sens d'introduction sur le plateau d’empilage de l'empileur grande capacité LS-506, réglez la position des guides de sortie de façon à réduire le défaut d'alignement et l'obliquité du papier imprimé.
Objets du réglage : Empileur N° 1, Empileur N° 2
Appuyez sur [Réglage] sur l'écran [MACHINE] pour afficher l'écran [Menu réglages].
Appuyez successivement sur [Réglages finition], [Empileur] et [Alignement perforation].
Si deux unités de l'empileur grande capacité LS-506 sont connectées, sélectionnez [Empileur N°1] ou [Empileur N°2].
Appuyez sur [Impression].
Chargez le papier souhaité dans un magasin et sélectionnez ce magasin.
Appuyez sur Départ sur le panneau de contrôle.
La machine éjecte un jeu.
Vérifiez que le papier imprimé n'est pas désaligné ou en biais.
Défaut d'alignement En biais

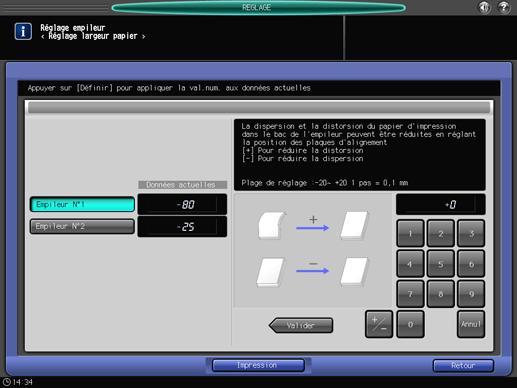

Si un réglage est nécessaire, appuyez sur [Retour réglage] pour revenir à l'écran [Réglage largeur papier].
Utilisez le clavier de l'écran tactile pour entrer la valeur de réglage.
Utilisez les touches [+/-] pour spécifier une valeur positive ou négative.
Appuyez sur [Valider] pour modifier la valeur actuelle.
Plage de réglage : -20 ([Pour réduire la dispersion]) à +20 ([Pour réduire la distorsion]) (1 pas = 0,1 mm)
Répétez les étapes 4 à 9 jusqu'à obtention du résultat souhaité.
Appuyez sur [Retour].
L'écran [Menu réglages empileur] réapparaît.
