Pliage en deux : réglage de la position Pliage en deux
Réglez la position du mode Pliage en 2 déterminée par la piqueuse à cheval SD-506.
Objets de réglage : Décal. pr taille réelle, SRA3
, A3 , B4 , SRA4 , A4 , B5 , 12
18 , 11 17 , 8,5 14 , 8,5 11 , 8,125 13,25 , 8,5 13 , 8,25 13 , 8 13 , 8K , 16K , Personnalisé (380 - 463 mm), Personnalisé (257 - 379 mm)
Si une valeur numérique est spécifiée dans le champ [Décal.pr taille réelle], elle s'applique à tous les formats papier. Dans le cas d'un format papier spécifique sélectionné, la valeur de réglage devient la somme de la valeur entrée et de la valeur précédemment spécifiée pour [Décal.pr taille réelle].
Appuyez sur [Réglage] sur l'écran [MACHINE] pour afficher l'écran [Menu réglages].
Appuyez successivement sur [Réglages finition], [Réglage unité piqûre cheval] et [Pliage en deux].
Sélectionnez le format à régler à l'aide de [
] ou [
].
Appuyez sur [Impression].
Chargez le papier dont il faut régler le format, puis sélectionnez ce magasin.
Appuyez sur Départ sur le panneau de contrôle.
La machine éjecte un jeu.
Si le magasin de la piqueuse à plateau n'est pas déployé, la machine de démarre pas l'impression même si vous appuyez sur le bouton Départ du panneau de contrôle. Assurez-vous de tirer le magasin de la piqueuse à cheval.
Vérifiez le défaut d'alignement (a) des bords du papier imprimé.
Tolérance : a = 1,5 mm ou moins
Si un réglage est nécessaire, appuyez sur [Retour réglage] pour revenir à l'écran [Réglage pliage en 2].
Utilisez le clavier de l'écran tactile pour entrer la valeur de réglage.
Utilisez les touches [+/-] pour spécifier une valeur positive ou négative.
Appuyez sur [Valider] pour modifier la valeur actuelle.
Plage de réglage : -50 ([Pour raccourcir la partie supérieure]) à +50 ([Pour étendre la partie supérieure]) (1 pas = 0,1 mm)
Répétez les étapes 4 à 9 jusqu'à obtention du résultat souhaité.
Appuyez sur [Retour].

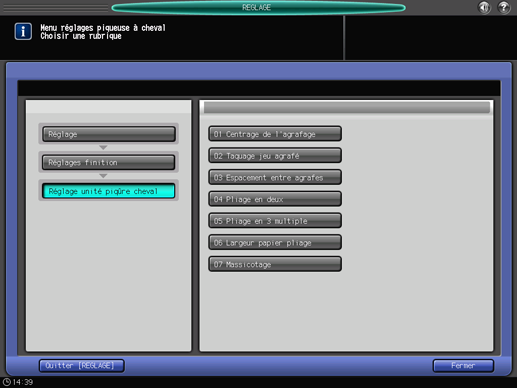

L'écran [Menu réglages piqueuse à cheval] réapparaît.
