Restitution horizontale : réglage de l'agrandissement transversal pendant la numérisation des originaux

Réglez l'agrandissement dans le sens de passage du papier lorsque l'original est numérisé depuis la vitre d'exposition.

  • Effectuez ce réglage à la fin de [Réglage machine] - [Réglages imprimante] - [Restitution horizontale].

  1. Appuyez sur [Réglage] sur l'écran [MACHINE] pour afficher l'écran [Menu réglages].

  2. Appuyez successivement sur [Réglage machine], [Réglage scanner] et [Restitution horizontale].

  3. Appuyez sur [Impression].

  4. Chargez du papier A4 dans un magasin et sélectionnez le magasin en question.

  5. Placez la charte sur la vitre d'exposition, puis appuyez sur le bouton Départ du panneau de contrôle.

    La machine éjecte un jeu.

  6. Vérifiez l'erreur d'alignement en comparant l'original et la copie.

    Mesurez l'erreur de la largeur A sur la charte et la largeur A sur l'impression test.

    Tolérance : ± 1 mm

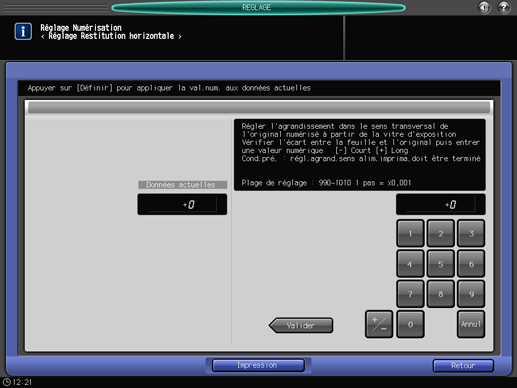

    Si un réglage est nécessaire, appuyez sur [Retour réglage] pour revenir à l'écran [Réglage Restitution horizontale].

  7. Utilisez le clavier de l'écran tactile ou le clavier du panneau de contrôle pour entrer les données de réglage.

    • Utilisez les touches [+/-] pour spécifier une valeur positive ou négative.

    • Appuyez sur [Valider] pour modifier la valeur actuelle.

    • Plage de réglage : 990 ([Court]) à 1010 ([Long]) (1 pas = 0,001)

  8. Répétez les étapes 3 à 8 jusqu'à obtention du résultat souhaité.

  9. Appuyez sur [Retour].

    L'écran [Menu réglages scanner] réapparaît.
