Centrage écriture : réglage de la position image dans le sens transversal de l'imprimante
Accueil Paramétrage et réglagesCentrage écriture : réglage de la position image dans le sens transversal de l'imprimante

Centrage écriture : réglage de la position image dans le sens transversal de l'imprimante

règle la position image dans le sens transversal du moteur d'impression.

Objets de réglage : Mag 1 à Mag 9, ADU, Décalage grand format (Mag 1 à Mag 9), Petit Format Offset (Mag 1 à Mag 9), Décalage normal grand (ADU), Décalage épais grand (ADU), Décalage normal petit (ADU), Décalage épais petit (ADU), 8,5 5,5 Décalage normal (ADU), 8,5 5,5 Décalage épais (ADU)

  • Effectuez ce réglage à la fin de la [Restitution horizontale].

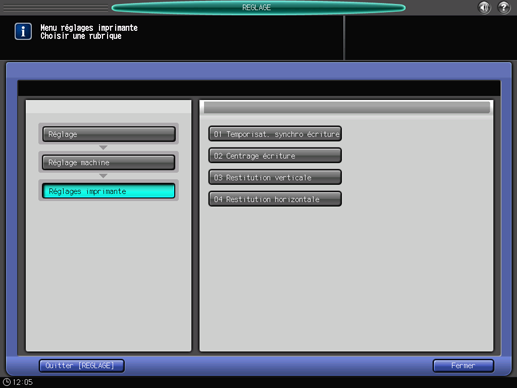

  1. Appuyez sur [Réglage] sur l'écran [MACHINE] pour afficher l'écran [Menu réglages].

  2. Appuyez successivement sur [Réglage machine], [Réglages imprimante] et [Centrage écriture].

  3. Appuyez sur la touche de l'objet à régler.

  4. Appuyez sur [Impression].

  5. Chargez du papier A3 dans le magasin à régler, puis sélectionnez ce magasin.

  6. Appuyez sur Départ sur le panneau de contrôle.

    La machine éjecte un jeu.

  7. Pliez le papier imprimé au centre dans le sens transversal et vérifiez le désalignement de l'axe central d'impression de la ligne pliée.

    Tolérance : 0 mm ± 1,5 mm

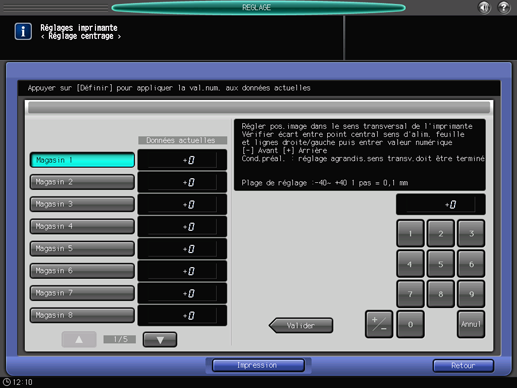

  8. Si un réglage est nécessaire, appuyez sur [Retour réglage] pour revenir à l'écran [Réglage centrage].

  9. Utilisez le clavier de l'écran tactile ou le clavier du panneau de contrôle pour entrer les données de réglage.

    • Utilisez les touches [+/-] pour spécifier une valeur positive ou négative.

    • Appuyez sur [Valider] pour modifier la valeur actuelle.

    • Plage de réglage : -40 ([Avant]) à +40 ([Arrière]) (1 pas = 0,1 mm)

  10. Répétez les étapes 4 à 9 jusqu'à obtention du résultat souhaité.

  11. Appuyez sur [Retour].

    L'écran [Menu réglages imprimante] réapparaît.
