Pliage en deux : réglage de la position Pliage en deux
Réglage de la position pliage en 2 de la piqueuse à cheval SD-510 installée sur l'unité de finition FS-532. Procédez à ce réglage si la position du pliage en 2 multiple est en dehors de la plage de tolérance.
Objets de réglage :
Décal.pr taille réelle, SRA3
, 12
18 , A3 , 11 17 , 8K , B4 , SRA4 , 8,5 14 , 8,5 11 , B5 , A4 , 16K , 8,12 13,2 , 8,5 13 , 8,25 13 , 8 13 , 13 19 , Personnalisé (380 à 488 mm), Personnalisé (240 à 379 mm)
Si une valeur numérique est spécifiée dans le champ [Décal.pr taille réelle], elle s'applique à tous les formats papier. Dans le cas d'un format papier spécifique sélectionné, la valeur de réglage devient la somme de la valeur entrée et de la valeur précédemment spécifiée pour [Décal.pr taille réelle].

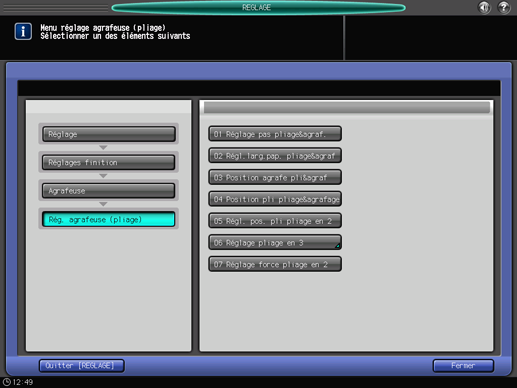

Appuyez sur [Réglage] sur l'écran [MACHINE] pour afficher l'écran [Menu réglages].
Appuyez successivement sur [Réglages finition], [Agrafeuse], [Rég. agrafeuse (pliage)] et [Régl. pos. pli pliage en 2].

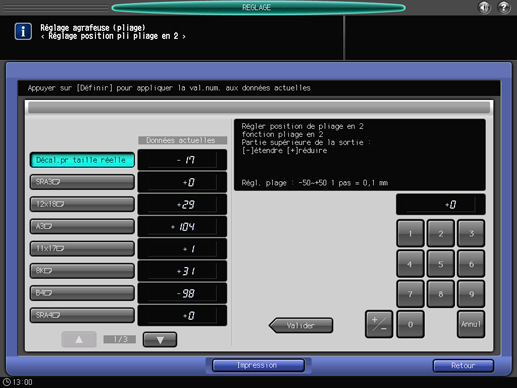

Sélectionnez le format à régler à l'aide de [
] ou [
].
Appuyez sur [Impression].
Chargez le format de papier sélectionné à l'étape 3, puis sélectionnez la touche de ce magasin.
Le réglage sortie [Multi pli en 2] est sélectionné automatiquement.
Appuyez sur Départ sur le panneau de contrôle.
La machine éjecte un jeu.

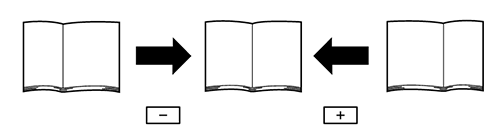

Vérifiez le défaut d'alignement (a) des bords du papier imprimé.
Tolérance : a = 1 mm ou moins
Appuyez sur [Retour réglage] pour revenir à l'écran [Réglage position pli pliage en 2].
Si un réglage est nécessaire, utilisez le clavier de l'écran tactile pour entrer la valeur de réglage.
Plage de réglage : -50 ([étendre]) à +50 ([réduire])
(1 pas = 0,1 mm)
Utilisez les touches [+/-] pour spécifier une valeur positive ou négative.
Appuyez sur [Valider] pour modifier le réglage avec les données actuelles.
Répétez les étapes 4 à 10 jusqu'à obtention du résultat souhaité.
Appuyez sur [Retour].
L'écran [Menu réglage agrafeuse (pliage)] réapparaît.
