Position pliage Pliage&Agrafage : réglage de la position du pliage en mode Pliage & Agrafage
Réglage de la position pliage en 2 de la fonction Pliage & Agrafage de la piqueuse à cheval SD-510 installée sur l'unité de finition FS-532. Procédez à ce réglage si la position du pliage en 2 est en dehors de la plage de tolérance.
Objets de réglage :
Décal.pr taille réelle, SRA3
, 12
18 , A3 , 11 17 , 8K , B4 , SRA4 , 8,5 14 , 8,5 11 , B5 , A4 , 16K , 8,12 13,2 , 8,5 13 , 8,25 13 , 8 13 , 13 19 , Personnalisé (380 à 488 mm), Personnalisé (240 à 379 mm)
Si une valeur numérique est spécifiée dans le champ [Décal.pr taille réelle], elle s'applique à tous les formats papier. Dans le cas d'un format papier spécifique sélectionné, la valeur de réglage devient la somme de la valeur entrée et de la valeur précédemment spécifiée pour [Décal.pr taille réelle].
Appuyez sur [Réglage] sur l'écran [MACHINE] pour afficher l'écran [Menu réglages].
Appuyez successivement sur [Réglages finition], [Agrafeuse], [Rég. agrafeuse (pliage)] et [Position pli pliage&agrafage].
Sélectionnez le format à régler à l'aide de [
] ou [
].
Appuyez sur [Impression].
Chargez le format de papier sélectionné à l'étape 3, puis sélectionnez la touche de ce magasin.
Le [Réglage sortie] [Pliage & Agrafage] est sélectionné automatiquement.
Ouvrez la butée bord avant du bac du mode pliage, appuyez sur la touche Départ du panneau de contrôle.
La machine éjecte un jeu.
Vérifiez le défaut d'alignement (a) des bords du papier imprimé.
Tolérance : a = 1 mm max.
Appuyez sur [Retour réglage] pour revenir à l'écran [Régl. Pos. plieuse pliage&agrafage].
Si un réglage est nécessaire, utilisez le clavier de l'écran tactile pour entrer la valeur de réglage.
Plage de réglage : -50 ([étendre]) à +50 ([réduire])
(1 pas = 0,1 mm)
Appuyez sur [+/-] pour spécifier une valeur positive ou négative.
Appuyez sur [Valider] pour modifier le réglage avec les données actuelles.
Répétez les étapes 4 à 10 jusqu'à obtention du résultat souhaité.

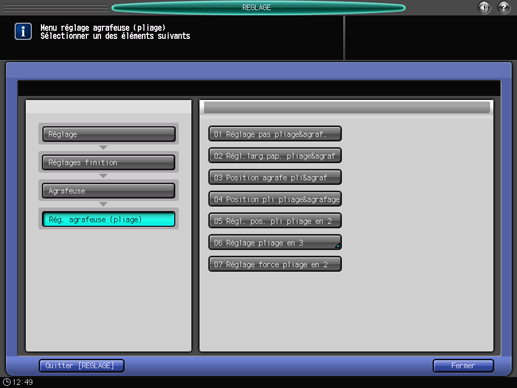

Appuyez sur [Retour].
L'écran [Menu réglage agrafeuse (pliage)] réapparaît.
