Restitution verticale : réglage de l'agrandissement dans le sens d'introduction du papier dans l'imprimante
Règle l'agrandissement dans le sens du défilement du papier dans le moteur de l'imprimante. Cette valeur de réglage servira de norme pour le Calage pour le recto et verso du réglage Papier.
Objets du réglage : Réglage principal., Décalage Mag 1 (ADU) à Décalage Mag 9 (ADU)

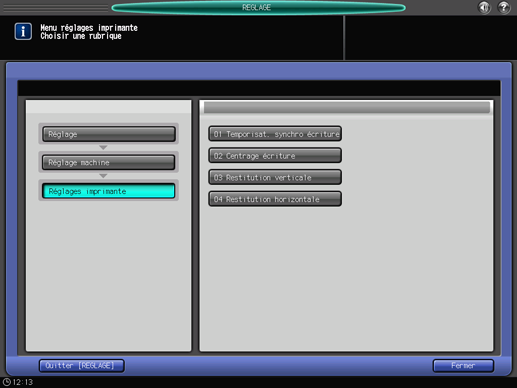

Appuyez sur [Réglage] sur l'écran [MACHINE] pour afficher l'écran [Menu réglages].
Appuyez successivement sur [Réglage machine], [Réglages imprimante] et [Restitution verticale].
Appuyez sur la touche de l'objet à régler.
Appuyez sur [Impression].
Chargez du papier A3
dans le magasin à régler, puis sélectionnez ce magasin.Appuyez sur Départ sur le panneau de contrôle.
La machine éjecte un jeu.
Mesurez la restitution qui en résulte dans le sens de passage du papier.
Tolérance : ± 0,5 % ou moins (pleine grandeur)
205,7 mm ± 1 mm
Si un réglage est nécessaire, appuyez sur [Retour réglage] pour revenir à l'écran [Réglage restitution verticale].
Utilisez le clavier de l'écran tactile ou le clavier du panneau de contrôle pour entrer les données de réglage.
Utilisez les touches [+/-] pour spécifier une valeur positive ou négative.
Appuyez sur [Valider] pour modifier la valeur actuelle.
Plage de réglage:
- [Réglage principal]: -100 ([Court]) à +100 ([Long]) (1 pas = 0,01%)
- [Décalage magasin 1 (ADU)] à [Décalage magasin 9 (ADU)]: -80 ([court]) à +20 ([long]) (1 pas = 0,01%)
Répétez les étapes 4 à 9 jusqu'à obtention du résultat souhaité.
Appuyez sur [Retour].
L'écran [Menu réglages imprimante] réapparaît.
