Réglage découpe latérale : réglage du massicotage latéral

Réglez le massicotage latéral dans l'unité de massicotage TU-503 montée sur la piqueuse à cheval SD-513.

Objets de réglage : Avant, arrière

  1. Appuyez sur [Réglage] sur l'écran [MACHINE] pour afficher l'écran [Menu réglage].

  2. Appuyez successivement sur [Réglages finition], [Réglage unité piqûre cheval] et [Massicotage].

  3. Sélectionnez [Avant] ou [Arrière].

  4. Appuyez sur [Impression].

  5. Chargez du papier A3 ou 11 17 dans un magasin quelconque, sélectionnez le bouton du magasin correspondant.

  6. Appuyez sur Départ sur le panneau de contrôle.

    La machine éjecte un jeu.

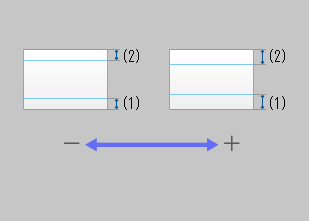

  7. Mesurez la longueur du papier de sortie "a", puis vérifiez la différence entre la valeur de mesure et la valeur de réglage.

    Tolérance : a = valeur de réglage -a = ± 0,5 mm ou moins

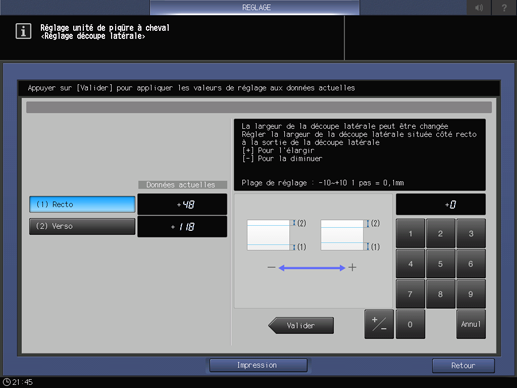

  8. Si un réglage est nécessaire, appuyez sur [Retour réglage] pour revenir à l'écran [Réglage découpe latérale].

  9. Utilisez le clavier de l'écran tactile pour entrer la valeur de réglage.

    • Utilisez les touches [+/-] pour spécifier une valeur positive ou négative.

    • Appuyez sur [Valider] pour modifier la valeur actuelle.

    • Plage de réglage : -10 ([Rétrécissement]) à +10 ([Élargissement]) (1 pas = 0,1 mm)

  10. Répétez les étapes 4 à 9 jusqu'à obtention du résultat souhaité.

  11. Appuyez sur [Retour].

    L'écran [Menu Réglages piqueuse à cheval] réapparaît.
