Réglage décalage agrafage : réglage de position des agrafes

Réglez la position d'agrafage de la piqueuse à cheval SD-513. Réduisez le défaut d'alignement entre les positions d'agrafage et la ligne de pliage.

  1. Appuyez sur [Réglage] sur l'écran [MACHINE] pour afficher l'écran [Menu réglage].

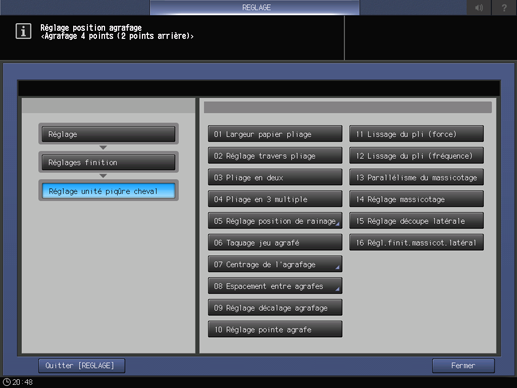

  2. Appuyez successivement sur [Réglages finition], [Réglage unité piqûre cheval] et [Réglage décalage agrafage].

  3. Appuyez sur [Impression].

  4. Chargez du papier A3 ou 11 17 dans un magasin quelconque, sélectionnez le bouton du magasin correspondant.

  5. Appuyez sur Départ sur le panneau de contrôle.

    La machine éjecte un jeu.

  6. Mesurez le défaut d'alignement entre la ligne de pliage et les positions d'agrafage.

    Tolérance : a = ± 1 mm

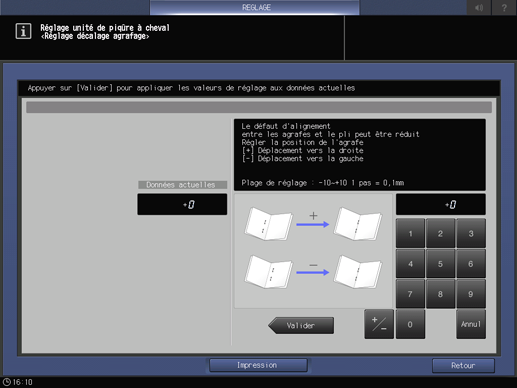

  7. Appuyez sur [Retour réglage] pour revenir à l'écran [Réglage décalage agrafage].

  8. Si un réglage est nécessaire, utilisez le clavier de l'écran tactile pour entrer la valeur de réglage.

    • Plage de réglage : -10 ([Déplacement vers la gauche]) à +10 ([Déplacement vers la droite]) (1 pas = 0,1 mm)

    • Utilisez les touches [+/-] pour spécifier une valeur positive ou négative.

  9. Appuyez sur [Valider] pour modifier la valeur actuelle.

  10. Répétez les étapes 3 à 9 jusqu'à obtention du résultat souhaité.

  11. Appuyez sur [Retour].

    L'écran [Menu Réglages piqueuse à cheval] réapparaît.
