Réglez la position de départ de la numérisation dans le chargeur ADF et la position image dans le sens transversal.

Objets de réglage : Tempo synchro (Recto), Tempo synchro (Verso), Centrage (Recto), Centrage (Verso)

  • Réglez la position de départ de la numérisation à la fin de [Réglage] - [Réglage chargeur d'originaux] - [Restitution verticale]. Réglez la position image dans le sens transversal à la fin de [Réglage] - [Réglage machine] - [Réglage imprimante] - [Centrage écriture].

  1. Appuyez sur [Réglage] sur l'écran [MACHINE] pour afficher l'écran [Menu réglage].

  2. Appuyez consécutivement sur [Réglage du chargeur auto] et [Réglage PosArrêt original ADF].

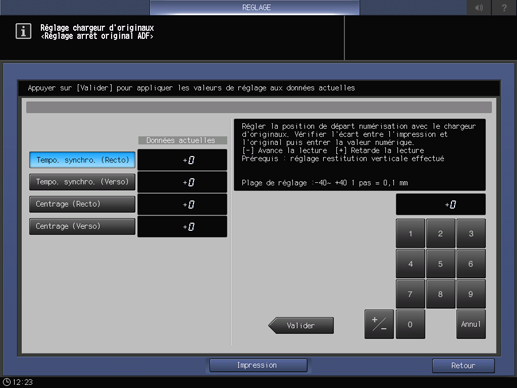

  3. Réglez la position de départ de numérisation de la mire de test.

    Sélectionnez [Tempo synchro (Recto) ou [Tempo synchro (Verso)].

  4. Appuyez sur [Impression].

    • Ne pas changer le réglage [Recto/Recto-verso]. Il est sélectionné automatiquement.

  5. Chargez du papier A4 dans un magasin et sélectionnez le magasin en question.

  6. Placez la mire dans le chargeur ADF, puis appuyez sur le bouton Départ du panneau de contrôle.

    La machine éjecte un jeu.

    • Si vous avez sélectionné [Tempo synchro (Recto)] à l'étape 3, placez la mire dans le chargeur ADF, recto vers le haut.

    • Si vous avez sélectionné [Tempo synchro (Verso)] à l'étape 3, placez la mire dans le chargeur ADF, recto vers le bas.

  7. Assurez-vous que la différence de longueur (a) du papier sortie et la mire de test figure dans la plage de tolérance.

    Tolérance : 0 mm ± 1,0 mm　

  8. Si un réglage est nécessaire, appuyez sur [Retour réglage] pour revenir à l'écran [Réglage Position d'arrêt de l'original dans le chargeur ADF].

  9. Utilisez le clavier de l'écran tactile pour entrer la valeur de réglage.

    • Utilisez les touches [+/-] pour spécifier une valeur positive ou négative.

    • Appuyez sur [Valider] pour modifier la valeur actuelle.

    • Plage de réglage : -40 ([Image rapide]) à +40 ([Image lente]) (1 pas = 0,1 mm)

  10. Répétez les étapes 4 à 9 jusqu'à obtention du résultat souhaité.

  11. Réglez la position image transversalement pour numériser la mire de test.

    Sélectionnez [Centrage (Recto)] ou [Centrage (Verso)].

  12. Imprimez la mire de test. Suivez les étapes 4 à 6.

  13. Assurez-vous que la différence de longueur (b) du papier sortie et la mire de test figure dans la plage de tolérance.

    La longueur (b) varie en fonction du format papier.
    Tolérance : 0 mm ± 2,0 mm

  14. Si un réglage est nécessaire, appuyez sur [Retour réglage] pour revenir à l'écran [Réglage Position d'arrêt de l'original dans le chargeur ADF].

  15. Utilisez le clavier de l'écran tactile pour entrer la valeur de réglage.

    • Utilisez les touches [+/-] pour spécifier une valeur positive ou négative.

    • Appuyez sur [Valider] pour modifier la valeur actuelle.

    • Plage de réglage : -44 ([Recto]) à +44 ([Verso]) (1 pas = 0,1 mm)

  16. Répétez les étapes 12 à 15 jusqu'à obtention du résultat souhaité.

  17. Appuyez sur [Retour].

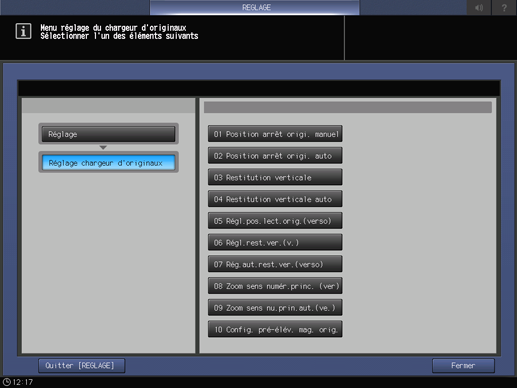

    L'écran [Menu Réglages du chargeur ADF] réapparaît.
