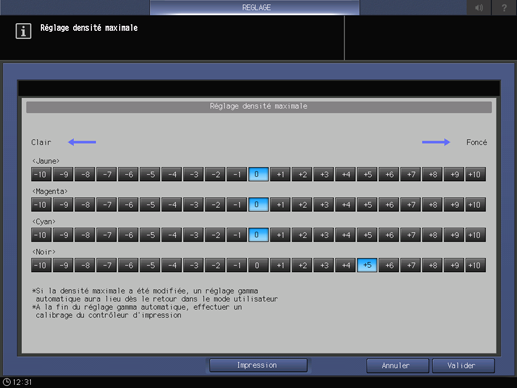

Réglage densité maximale : réglage de la densité maximale pour J, M, C et N
Réglez la densité maximale pour chacune des couleurs jaune, magenta, cyan et noir.
Plage de réglage : -10 (clair) à +10 (foncé) pour toute les couleurs <Jaune>, <Magenta>, <Cyan> et <Noir>
La machine effectue le réglage automatique gamma après toute modification de la densité maximale. A la fin du réglage gamma automatique, procédez à l'étalonnage avec le contrôleur d'image.
En cas d'installation de l'optimiseur Color Care intégré IQ-501 ou de l'unité de relais RU-509 sur la machine, il est recommandé d'effectuer en premier le réglage automatique de la densité.
Assurez-vous d'effectuer le contrôle manuel de la densité couleur après avoir changé la densité maximale.
Cette section décrit comment réaliser la procédure de réglage lorsque l'optimiseur Color Care intégré IQ-501 ou l'unité de relais RU-509 est installé(e) sur la machine.
Appuyez sur [Réglage] sur l'écran [MACHINE] pour afficher l'écran [Menu réglage].

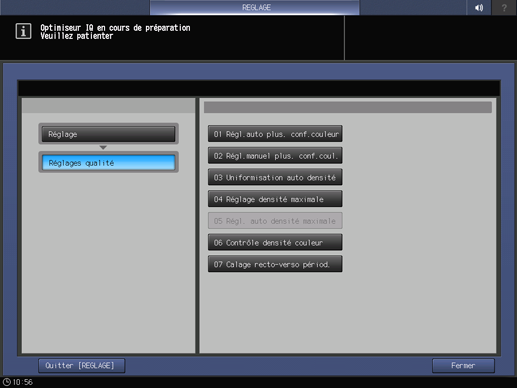

Appuyez successivement sur [Réglages qualité] et [Réglage densité maximale].
Appuyez sur [Impression].
Lorsque l'optimiseur Color Care intégré IQ-501 et l'unité de relais RU-509 ne sont pas installés sur cette machine, imprimez des mires de test sur le papier préspécifié. Procédez ensuite à la mesure à l'aide de votre spectrophotomètre et répétez le réglage manuel jusqu'à obtention du résultat cible. Après le réglage, passez à l'étape 7.
Sélectionnez le magasin utilisé pour le réglage, puis appuyez sur la touche Départ du panneau de contrôle.
Sortie d'une mire avec la trame 1 (point 190 recommandé).
Les mires sont mesurées à l'aide du capteur de densité de l'unité de relais RU-509 et sorties dans le bac de sortie.
Lorsque la sortie des chartes est terminée, l'écran Réglage densité maximale réapparaît et le résultat de mesure est affiché sous "Résultat mesure densité (valeur approx.)" dans la partie inférieure droite de l'écran.
Pour afficher l'historique des mesures (30 résultats max.), appuyez sur [Historique mesure].
Appuyez sur [Basculer affichage] sur l'écran [Historique mesure densité maximale] pour modifier les éléments de la liste historique. (Affichage 1 : données de mesure et valeur mesurée pour chaque couleur, Affichage 2 : type de papier et valeur définie pour chaque couleur.)
Modifiez la valeur de réglage de chacune des couleurs en fonction du résultat de mesure.
Résultat de mesure inférieur à la densité désirée : augmentez la valeur de réglage (+).
Résultat de mesure supérieur à la densité désirée : diminuez la valeur de réglage (-).
Répétez les étapes 3 à 5 jusqu'à obtention du résultat souhaité.
Appuyez sur [Valider] pour finaliser le réglage.
Pour annuler la modification, appuyez sur [Annuler]. Dans tous les cas, l'écran [Réglage qualité] réapparaît.
Si vous appuyez sur [Annuler], le résultat de mesure de densité maximale n'est pas enregistré.
