Taquage jeu agrafé : réglage de l'écartement des guides de sortie en mode Agrafage
Réglez l'écartement des guides de sortie de la piqueuse à cheval SD-513 à utiliser en mode agrafage, pour réduire le désalignement et l'obliquité du papier.
Objets de réglage : Décalage taille réelle, SRA3
, A3 , B4 , SRA4 , A4 , B5 , 12
18 , 11 17 , 8,5 14 , 8,5 11 , 8 13 , 8K , 16K , Personnalisé (380 à 488 mm), Personnalisé (257 à 379 mm), 13 19
Si une valeur numérique est spécifiée dans le champ [Décalage taille réelle], elle s'applique à tous les formats papier. Dans le cas d'un format papier spécifique sélectionné, la valeur de réglage devient la somme de la valeur entrée et de la valeur précédemment spécifiée pour [Décalage taille réelle].
Appuyez sur [Réglage] sur l'écran [MACHINE] pour afficher l'écran [Menu réglage].

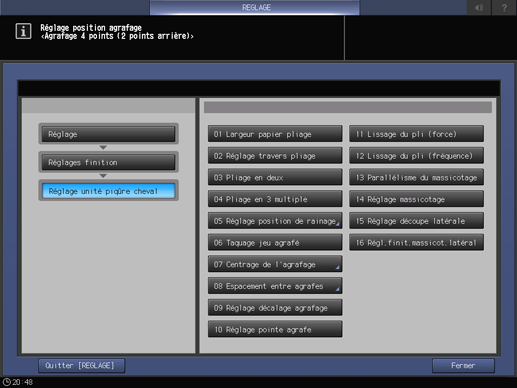

Appuyez successivement sur [Réglages finition], [Réglage unité piqûre cheval] et [Taquage jeu agrafé].
Sélectionnez le format à régler à l'aide de [
] ou [
].
Appuyez sur [Impression].
Chargez le papier dont il faut régler le format, puis sélectionnez ce magasin.
Appuyez sur Départ sur le panneau de contrôle.
La machine éjecte un jeu.
Vérifiez si le jeu agrafé présente un défaut d'alignement (a) (survenant si la largeur du papier spécifié est supérieure à la largeur réelle) ou est gondolé (b). (Survenant si la largeur du papier spécifié est inférieure à la largeur réelle)
Tolérance : a = 1 mm ou moins
Si un réglage est nécessaire, appuyez sur [Retour réglage] pour revenir à l'écran [Taquage jeu agrafé].

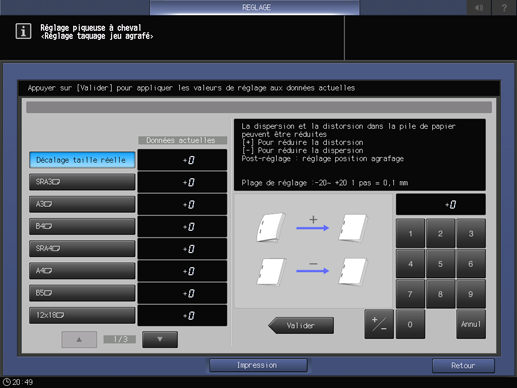

Utilisez le clavier de l'écran tactile pour entrer la valeur de réglage.
Utilisez les touches [+/-] pour spécifier une valeur positive ou négative.
Appuyez sur [Valider] pour modifier la valeur actuelle.
Plage de réglage : -20 ([Réduction dispersion]) à +20 ([Réduction distorsion]) (1 pas = 0,1 mm)
Répétez les étapes 4 à 9 jusqu'à obtention du résultat souhaité.
Appuyez sur [Retour].
L'écran [Menu Réglages piqueuse à cheval] réapparaît.
