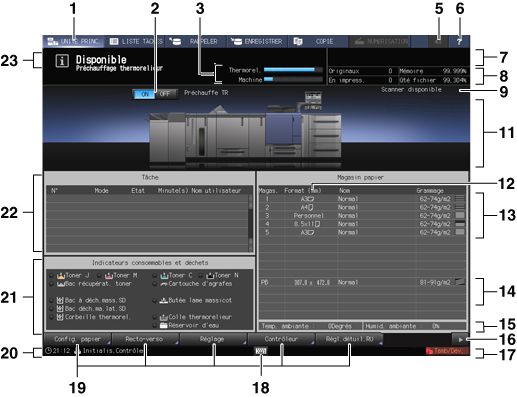

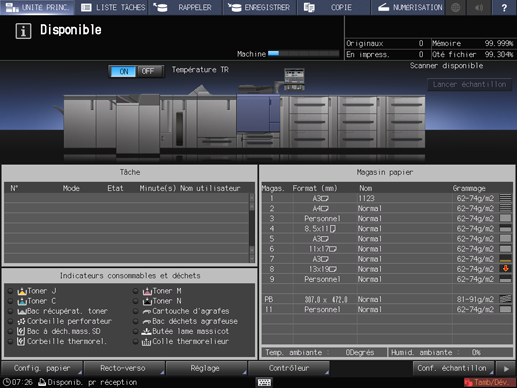

Ecran [MACHINE]

1

Onglet [MACHINE]

Affiche l'écran [MACHINE].

2

Sélecteur de chauffage du thermorelieur

Allume ou éteint le chauffage du PB (thermorelieur). Si vous savez à l'avance que vous aurez à utiliser le thermorelieur, allumez le chauffage de manière à pouvoir travailler plus tôt et plus efficacement.

Si vous n'utilisez pas le chauffage, éteignez-le pour éviter la détérioration de la colle.

3

Barre d'état de préchauffage Thermorelieur/Imprimante

Indique l'état de préchauffage pendant que le thermorelieur ou l'imprimante chauffe. Quand l'opération de préchauffage est terminée, la barre d'état disparaît.

4

Navigateur Web

Affiche l'écran qui correspond à l'URL spécifiée dans le navigateur Web.

5

Info. Audio/Voix M/A

Appuyez ici pour couper temporairement le son du haut-parleur.
Disponible uniquement si [Son haut-parleur] est réglé sur [Activé] en sélectionnant [UTILITAIRE] - [Config. utilisateur] - [Configuration système] - [Config. volume & information] - [Configuration volume].

6

Aide

Affiche le message d'aide qui renseigne sur l'écran affiché. Sur certains écrans, la touche d'aide est estompée et les messages d'aide ne s’affichent pas.

Lorsque vous appuyez dessus dans l'écran [UNITÉ PRINC.], les instructions de remplacement des toners, de remplacement des réservoirs de toner usagé, d'ajout d'agrafes, d'élimination des déchets de perforation, d'agrafage et de massicotage, d'approvisionnement des pastilles de colle, de chargement du papier et de réapprovisionnement en eau du réservoir d'eau sont affichées.

7

Indicateur Comptage

Affiche le nombre d'impressions, le nombre de jeux et le numéro de la tâche en cours d'impression.

8

Indicateur Gestion machine

Affiche le nombre de tâches réservées, la quantité de mémoire restante, le nombre d'originaux et le nombre de fichiers.

9

Message Scanner

Affiche l'état de numérisation de l'original du chargeur de document double numérisation DF-706 (ADF)/ de la vitre d'exposition.

10

[Lancer échantillon ]

Réalise une impression test pendant une tâche de sortie. Cette option s'affiche quand la machine est équipée du contrôleur d'image IC-603.

L'impression test consiste comprend généralement 1 feuille mais l'impression d'un jeu est également possible. Pour en savoir plus, contactez votre technicien SAV.

11

Affichage de la configuration machine

Affiche la configuration de la machine et des options.

12

[Format (mm)] / [Format (pouces)]

Les formats sont affichés en millimètres par défaut. Vous pouvez alterner entre millimètres et pouces sur l'écran [UTILITAIRE]. Pour en savoir plus, voir Choix de l'unité : sélection de l'unité d'expression des valeurs.

13

Informations Magasin
(Mag 1 à Mag 5)

Affiche le format, l'orientation, le nom et le grammage papier ainsi que la quantité de papier dans le magasin.

14

Indicateur d'information magasin (magasin supérieur et magasin inférieur de l'unité d'insertion, bac couvertures)

Si la machine équipée de l'Unité de pliage FD‑503, elle fournit des informations sur le format de papier, l'orientation, le nom, le grammage et la quantité de papier restant dans le magasin supérieur et le magasin inférieur de l'Unité d'insertion.

Si la machine est équipée du Thermorelieur PB‑503, elle fournit des informations sur le format de papier, l'orientation, le nom, le grammage, et la quantité de papier restant dans le Bac couvertures TR.

Si la machine est équipée du module d'insertion PI-502, elle renseigne sur le format papier et la quantité de papier du magasin supérieur et du magasin inférieur du module d'insertion.

15

[Temp. extérieure] et [Humidité extérieure]

Affiche la température et l'humidité extérieures détectées par le capteur de température et d'humidité installé sur la machine.

16

Sélecteur des touches de fonctions machine

Alterne l'affichage des touches de fonctions de la machine.

17

Indicateur Etat machine/Droite

Affiche [Four(Envel.)], [Mémoire USB], [Toner J], [Toner M], [Toner C], [Toner N], [Appel SAV], [Netto.ADF], [Consommab.], [No-comp.], [Sécurité], [Err.Modem], [ORU-M], [Ton sombr.]. Un maximum de 4 indicateurs grand format peuvent être affichés. En cas d'affichage d'au moins 5 indicateurs, des petites icônes sans texte se substituent aux indications à partir du 4^e. Le nombre maximum d'éléments affichés s'élève à 7, dont 3 icônes de taille normale et 4 icônes de petite taille.

18

Icône touche-touche programmable

Lorsque vous utilisez le panneau distant en temps réel, vous pouvez afficher les touches du panneau de contrôle sur un écran d'ordinateur et sur l'écran tactile. Cliquez n'importe où sur la barre noire affichée avec l'icône. C'est le seul cas possible. Lorsque vous quittez l'écran qui affiche les touches, l'affichage des touches disparaît. Pour en savoir plus, voir Commande à distance de la machine (Panneau distant).

19

Zone d'affichage des touches de fonctions machine

Configuration papier : configurez le papier des magasins machine, de l'unité d'alimentation papier PF-602m,de l'unité d'alimentation papier PF-707, de l'unité d'alimentation papier PF-707m,du passe-copie multi-feuilles MB-506, de l'unité bannière MK-740, de l'unité de sortie de renfort bannière MK-740m, de l'unité grande capacité LU-202m, de l'unité grande capacité LU-202XL, du magasin supérieur / magasin inférieur de l'unité d'insertion PI-502, du magasin supérieur / magasin inférieur de l'unité d'insertion installée sur l'unité de pliage FD-503 ou du bac couvertures du thermorelieur PB-503.

Recto-verso : procède aux réglages des images imprimées sur le recto et le verso du papier chargé dans chaque magasin (magasin 1 au magasin 5, passe-copie) ainsi qu'au réglage de la rotation/du biais, au réglage de la mire, au réglage de l'espace et au réglage de la mesure de numérisation.

Réglage : règle la machine et les équipements en option.

Contrôleur : configure le contrôleur.

Rég.détuil.RU : exécution du détuilage pour chaque magasin (magasin 1 à magasin 5). Lorsque l'Humidificateur HM‑102 équipe l'Unité relais RU‑509, il est possible de procéder au réglage d'humidification pour chaque magasin.

Définition impression test : actionné pour définir une impression test. Cette option s'affiche quand la machine est équipée du contrôleur d'image IC-603.

Les boutons suivants s'affichent lorsque le [sélecteur des touches de fonctions machine] est enfoncé.

Contrôle manuel de la densité couleur : appuyez sur cette touche pour régler manuellement la densité couleur ou gérer les informations enregistrées pour Contrôle manuel de la densité couleur. Lorsque [Contrôle densité couleur] est défini sur [Activé], cette touche est activée.

Résultat contrôle densité couleur : appuyez sur cette touche pour vérifier le résultat du réglage périodique de Contrôle densité couleur. Lorsque le réglage périodique est réalisé, cette touche est activée.

Catalogue papier : appuyez sur cette touche pour enregistrer ou supprimer le réglage papier fréquemment utilisé.

20

Indicateur Etat machine/Gauche

Affiche l'heure actuelle ou l'état du contrôleur d'image.

21

Zone Indicateurs consommables et déchets

Affiche le niveau actuel de toner. Un indicateur rouge signale aussi quand il est nécessaire de remplir l'agrafeuse montée en option, quand le bac de récupération toner doit être remplacé, quand la boîte à déchets de perforation est pleine ou quand il faut réapprovisionner l'humidificateur en eau.

Le nombre de cartouches de toner remplacées peut être comptabilisé. Pour en savoir plus, contactez votre technicien SAV.

22

Zone d'affichage des tâches

Affiche l'état actuel des tâches demandées à la machine. En cas de travaux incomplets, la touche [Hist. incomplet] s'affiche.

23

Zone des messages

Affiche les messages concernant l'état actuel de la machine ou l'opération requise.
