Réglage [Pivot/biais]
Si l'image entière tourne dans le sens horaire ou dans le sens antihoraire ou si un biais en diagonale est détecté, réglez la valeur spécifiée dans [Pivot/biais]. Ce réglage est disponible pour le recto et le verso.
[Pivot/biais] est automatiquement réglé sur la valeur de réglage lorsque le réglage est réalisé comme suit. (La valeur de réglage est réglée sur [Recto] et sur [Verso] selon les conditions. )
[Pivot/biais] - [Mire réglage]
[Verso] - [Mire réglage]
Réglage [Mes.num.]
La valeur de réglage est appliquée sur l'écran [Pivot/biais] et elle peut être réglée manuellement selon les besoins.
Pour régler manuellement [Pivot/biais], suivez les étapes ci-dessous.
La valeur de réglage spécifiée dans [Pivot/biais] est conservée pour chaque magasin. Si le format papier du magasin est modifié, réglez à nouveau la valeur spécifiée dans [Pivot/biais] pour qu'elle corresponde au papier que vous utilisez.
Si [UTILITAIRE] - [Config. utilisateur] - [Configuration commune] - [Rotation/Biais recto-verso] (ou [UTILITAIRE] - [Config. administrateur] - [Configuration commune] - [Rotation/Biais recto-verso]) est défini sur [Désact.], le réglage [Pivot/biais] ne fonctionne pas. Pour effectuer le réglage [Pivot/biais], définissez [Rotation/Biais recto-verso] sur [Activer].
Lorsque la valeur de réglage est définie sur l'écran [Pivot/biais], sa valeur est conservée même si [Rotation/Biais recto-verso] est défini sur [Desactiver]. Si [Rotation/Biais recto-verso] est défini sur [Activer], la même valeur de réglage peut servir au réglage.
Appuyez sur [Recto-verso] sur l'[MACHINE].
Sélectionnez le magasin pour lequel les réglages papier ont été définis.

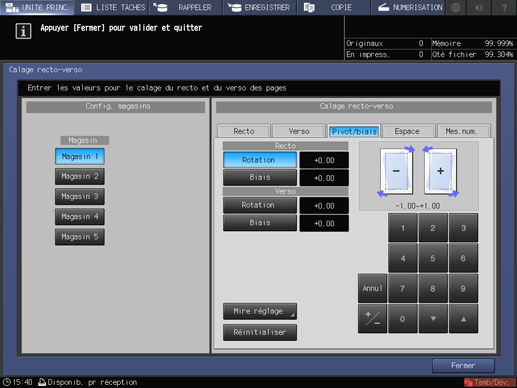

Appuyez sur [Pivot/biais].
Entrez la valeur de réglage dans [Rotation] sur le clavier de l'écran tactile, [
] ou [
].Appuyez sur [Rotation] sous [Recto] ou [Verso], puis entrez la valeur numérique.
Pour tourner l'image dans le sens antihoraire, entrez une valeur positive ; pour la tourner dans le sens horaire, entrez une valeur négative.
Plage de réglage : [Recto]/[Verso] -1,00 à +1,00 (1 pas = 0,01 mm)
Utilisez les touches [+/-] pour spécifier une valeur positive ou négative.
Appuyez sur [Annul] pour réinitialiser la valeur numérique que vous entrez actuellement.
Une pression sur [Réini.(Recto/Verso)] réinitialise toutes les valeurs que vous avez spécifiées dans [Pivot/biais].
Exemple de réglage [Rotation] : si l'image au recto est inclinée dans le sens horaire, appuyez sur [Rotation] - [Recto], puis entrez une valeur positive. L'image au recto tourne dans le sens antihoraire.
Entrez la valeur de réglage dans [Biais] sur le clavier de l'écran tactile, [
] ou [].Appuyez sur [Biais] sous [Recto] ou [Verso], puis entrez la valeur numérique.
Pour diminuer le coin droit de l'image, entrez une valeur négative. Pour diminuer le coin gauche, entrez une valeur positive.
Plage de réglage : [Recto]v[Verso] -1,00 à +1,00 (1 pas = 0,01 mm)
La méthode utilisée pour entrer les valeurs est la même qu'à l'étape 4.
Exemple de réglage [Biais] : si un biais à pente ascendante est détecté sur l'image au recto, appuyez sur [Biais] sous [Recto], puis entrez une valeur négative. Le niveau de biais diminue, se rapprochant d'une forme normale.
Appuyez sur [Fermer].
Le réglage [Pivot/biais] est maintenant terminé.
