Réglage pas pliage&agrafage : espacement des agrafes en mode Pliage &Agrafage
Réglez l'espacement des agrafes dans la Piqueuse à cheval SD‑510 installée sur l'Unité de finition FS‑532. Procédez à ce réglage si l'espacement entre agrafes se trouve en dehors de la plage autorisée.
Objets de réglage :
Décalage taille réelle, SRA3
, 12
18 , A3 , 11 17 , 8K , B4 , SRA4 , 8,5 14 , 8,5 11 , B5 , A4 , 16K , 8 13 , 13 19 , Personnalisé (380 à 488 mm), Personnalisé (240 à 379 mm)
Si une valeur numérique est spécifiée dans le champ [Décalage taille réelle], elle s'applique à tous les formats papier. Dans le cas d'un format papier spécifique sélectionné, la valeur de réglage devient la somme de la valeur entrée et de la valeur précédemment spécifiée pour [Décalage taille réelle].
Appuyez sur [Réglage] sur l'écran [MACHINE] pour afficher l'écran [Menu réglage].

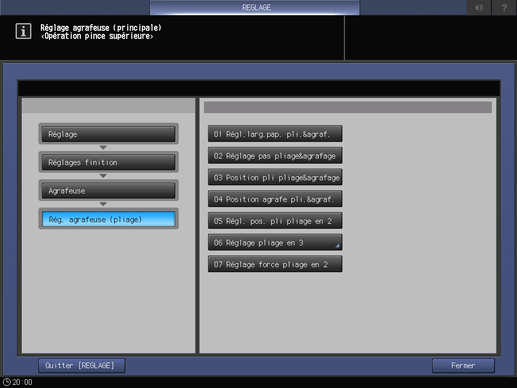

Appuyez consécutivement sur [Réglages finition], [Agrafeuse], [Rég. agrafeuse (pliage)] et [Réglage pas pliage&agrafage].
Sélectionnez le format à régler à l'aide de [
] ou [
].
Appuyez sur [Impression].
Chargez le format de papier sélectionné à l'étape 3, puis sélectionnez la touche de ce magasin.
Le [Config. sortie], [Pliage & Agrafage] est sélectionné automatiquement.
Appuyez sur Départ sur le panneau de contrôle.
La machine éjecte un jeu.
Cherchez un espacement d'agrafes (a) par rapport au format du papier (b).
Tolérance : a = b/2 mm ± 3 mm
Appuyez sur [Retour réglage] pour revenir à l'écran [Réglage pas pliage&agrafage].
Si un réglage est nécessaire, utilisez le clavier de l'écran tactile pour entrer la valeur de réglage.
Plage de réglage : -300 ([Étroit]) à +300 ([Large]) (1 pas = 0,1 mm)
Utilisez les touches [+/-] pour spécifier une valeur positive ou négative.
Appuyez sur [Valider] pour modifier le réglage avec les données actuelles.
Répétez les étapes 4 à 10 jusqu'à obtention du résultat souhaité.
Appuyez sur [Retour].
L'écran [Menu Réglage agrafeuse (pliage)] réapparaît.
