Alignement perforation : correction d'alignement des trous perforés

Si le défaut d'alignement des trous de perforation effectués par l'unité de pliage FD-503 est important, corrigez le défaut d'alignement.

Objets de réglage : Décalage taille réelle, A3 , B4 , SRA4 , A4 , B5 , A4 , A5 , B5 , A5 , 12 18 , 11 17 , 8,5 14 , 8,5 11 , 8,5 11 , 8 13 , 8K , 16K , 16K , 9 11

  • Si une valeur numérique est spécifiée dans le champ [Décalage taille réelle], elle s'applique à tous les formats papier. Dans le cas d'un format papier spécifique sélectionné, la valeur de réglage devient la somme de la valeur entrée et de la valeur précédemment spécifiée pour [Décal. pr taille réelle].

  1. Appuyez sur [Réglage] sur l'écran [MACHINE] pour afficher l'écran [Menu réglage].

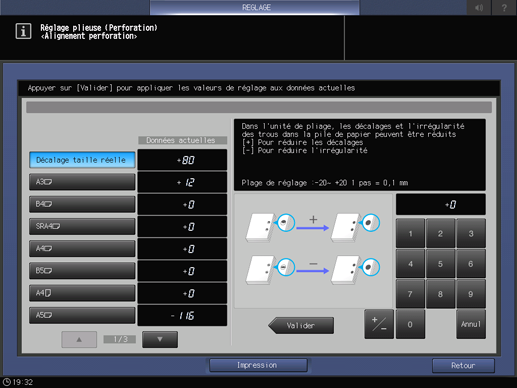

  2. Appuyez consécutivement sur [Réglages finition], [Réglage plieuse], [Unité perforation (Plieuse)] et [Alignement perforation].

  3. Sélectionnez le format à régler à l'aide de [] ou [].

  4. Appuyez sur [Impression].

  5. Chargez le papier dont il faut régler le format, puis sélectionnez ce magasin.

  6. Entrez 10 comme nombre d'exemplaires à imprimer et appuyez sur Départ sur le panneau de commande.

    La machine éjecte un jeu.

  7. Vérifiez le diamètre des trous qui traversent les jeux produits.

    Nombre de perforations

    Tolérance

    2 trous/4 trous

    5,0 mm de diamètre ou plus

    3 trous

    6,5  mm de diamètre ou plus

  8. Si un réglage est nécessaire, appuyez sur [Retour réglage] pour revenir à l'écran [Alignement perforation].

  9. Utilisez le clavier de l'écran tactile pour entrer la valeur de réglage.

    • Utilisez les touches [+/-] pour spécifier une valeur positive ou négative.

    • Appuyez sur [Valider] pour modifier la valeur actuelle.

    • Plage de réglage : -20 ([Pour réduire l'irrégularité]) à +20 ([Pour réduire les décalages]) (1 pas = 0,1 mm)

    • Un réglage trop large peut déplacer la position centrale des perforations, ou un réglage trop étroit peut affecter diversement la position des perforations.

  10. Répétez les étapes 4 à 9 jusqu'à obtention du résultat souhaité.

  11. Appuyez sur [Retour].

    L'écran [Menu Alignement perforation] réapparaît.
