Taquage longueur papier : correction du désalignement du papier imprimé dans le sens d'introduction sur le plateau d'empilage
En cas de défaut d'alignement du papier imprimé dans le sens d'alimentation du papier sur le plateau d'empilage de l'empileur grande capacité LS-506, réglez la position de la butée pour réduire le défaut d'alignement et le biais du papier imprimé.
Objets du réglage : Empileur N° 1, Empileur N° 2
Appuyez sur [Réglage] sur l'écran [MACHINE] pour afficher l'écran [Menu réglage].

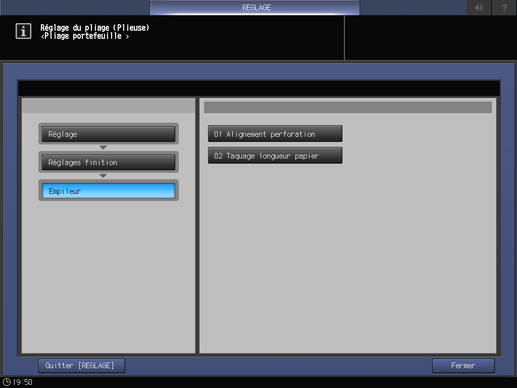

Appuyez consécutivement sur [Réglages finition], [Empileur] et [Taquage longueur papier].
Si deux unités de l'empileur grande capacité LS-506 sont connectées, sélectionnez [Empileur N°1] ou [Empileur N°2].
Appuyez sur [Impression].
Chargez le papier souhaité dans un magasin et sélectionnez ce magasin.
Appuyez sur Départ sur le panneau de contrôle.
La machine éjecte un jeu.
Vérifiez que le papier imprimé n'est pas désaligné ou en biais.
a : cas de défaut d'alignement
b : cas de biais

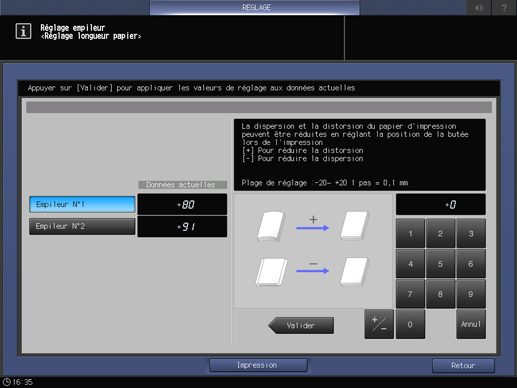

Si un réglage est nécessaire, appuyez sur [Retour réglage] pour revenir à l'écran [Réglage longueur papier].
Utilisez le clavier de l'écran tactile pour entrer la valeur de réglage.
Utilisez les touches [+/-] pour spécifier une valeur positive ou négative.
Appuyez sur [Valider] pour modifier la valeur actuelle.
Plage de réglage : -20 ([Réduction dispersion]) à +20 ([Réduction distorsion]) (1 pas = 0,1 mm)
Répétez les étapes 4 à 9 jusqu'à obtention du résultat souhaité.
Appuyez sur [Retour].
L'écran [Menu Empileur] réapparaît.
