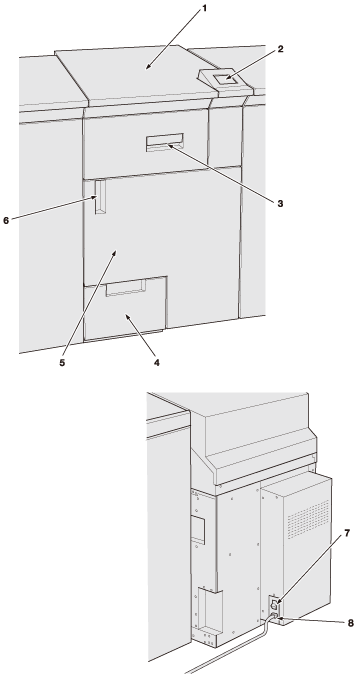

Relieur automatique à anneaux GP-502
N° | Nom | Description |
|---|---|---|
1 | Capot supérieur du relieur à anneaux | A ouvrir vers le haut pour dégager les feuilles coincées. |
2 | Panneau d'affichage | Affiche l'état du relieur à anneaux, la position du bourrage papier, un message d'alarme relatif aux consommables et modalités de mise au rebut ainsi que les compteurs/versions. |
3 | Poignée de déverrouillage | A tirer pour déverrouiller et ouvrir l'unité supérieure du relieur à anneaux. |
4 | Bac Livret | Reçoit les livrets reliés. Retirer le magasin pour sortir les livrets produits. |
5 | Porte avant du relieur à anneaux | A ouvrir pour permettre d'enlever le papier à l'origine du bourrage ou les chutes de perforation. |
6 | Poignée de porte avant du relieur à anneaux | Actionnée pour ouvrir la porte avant du relieur à anneaux. |
7 | Interrupteur d'alimentation | Allume/éteint le relieur à anneaux. |
8 | Fiche d'alimentation | Alimente le relieur à anneaux. |
AVIS
Laissez l'interrupteur allumé pour le relieur à anneaux. S'il est éteint, non seulement la machine est désactivée mais également la fonction passe-copie qui achemine le papier dans l'unité de finition en aval.

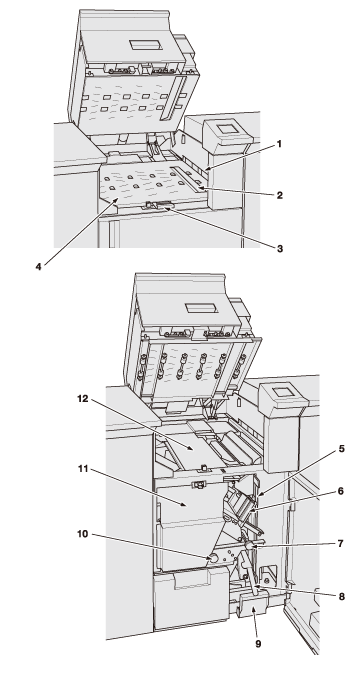

Vue interne du relieur automatique à anneaux GP-502
N° | Nom | Description |
|---|---|---|
1 | Entrée papier | Éjecte le papier chargé dans le relieur à anneaux. |
2 | Section de distribution papier | Achemine le papier chargé dans le relieur anneaux dans la section de reliure ou directement dans l'unité de finition en aval. |
3 | Poignée[GP1] | Permet de relever le capot du passe-copie. |
4 | Capot du passe-copie | Dirige le papier chargé dans le relieur à anneaux directement vers l'unité de finition en aval. |
5 | Trajet papier vertical | Introduit le papier dans le périphérique de perforation. |
6 | Tiroir de pièce reliure | Contient les pièces reliure. |
7 | Bouton [GP3] | Tourné à gauche pour l'élimination d'un bourrage papier. |
8 | Levier [GP2] | Ouverture vers la gauche pour l'élimination de bourrage papier. |
9 | Corbeille de chutes de perforation | Retirée pour l'élimination des déchets de perforation. |
10 | Bouton [GP4] | Tourné à droite pour l'élimination d'un bourrage papier. |
11 | Empileur | Aligne les feuilles à relier et achemine les livrets reliés dans le bac livret. |
12 | Section de reliure | Relie un jeu de feuilles à l'aide d'une pièce de reliure. A contrôler en cas de problème sur les pièces de reliure. |
