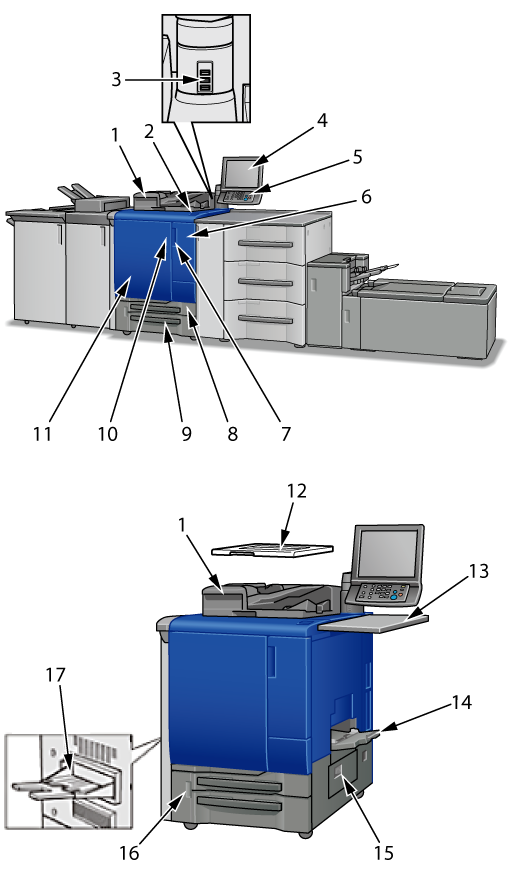

Éléments externes à la machine (AccurioPress C3080 / AccurioPress C3070 / AccurioPrint C3070L)

1

Chargeur de document double numérisation DF-706 (chargeur ADF) (en option)

Introduit plusieurs originaux feuille par feuille pour numériser les données.
Même un original recto-verso peut être numérisé par une seule opération d'introduction sans retourner le papier.

2

Interrupteur secondaire

Permet d'allumer ou d'éteindre la machine.

3

Port de service (USB 2.0 Type A  3)

Permet la connexion de périphériques comme un support de stockage externe (clé USB à mémoire Flash), un clavier et une souris.

Ce port est réservé aux appareils à faible consommation de courant. Il convient d'alimenter les appareils à forte consommation de courant par un bloc d'alimentation externe.

4

Écran tactile

Affiche les écrans tels que l'écran MACHINE pour y effectuer divers réglages et opérations machine. Propose en outre des procédures de dépannage ou opératoires.

5

Panneau de contrôle

Permet de sélectionner divers réglages et opérations sur la machine.

6

Porte de la réserve de toner

S'ouvre pour pouvoir remplacer le flacon de toner.

7

Poignée de la porte de la réserve de toner

A tirer vers la droite pour ouvrir la porte de la réserve de toner.

8

Magasin 1

Contient 500 feuilles (80 g/m² / 21 lb Bond).

9

Magasin 2

Contient 1000 feuilles (80 g/m² / 21 lb Bond).

10

Poignée de la porte avant de la machine

A tirer vers la gauche pour ouvrir la porte avant de la machine.

11

Porte avant

Ouverte pour permettre l'élimination de papier coincé ou pour allumer/éteindre l'interrupteur principal.

12

Couvre original OC-511 (couvre-original)

S'ouvre pour placer un original sur la vitre d'exposition. Sa fermeture maintient l'original en position.

13

Table de travail WT-511 (en option)

Espace de travail commode pour y poser les documents avant et après la copie.

14

Passe-copie multi-feuilles MB-506 (en option)

S'ouvre pour utiliser du papier différent de celui chargé dans les bacs machine. Chargement de 250 feuilles(80 g/m² / 21 lb Bond) max.

15

Porte droite

Ouverture à droite pour l'élimination de bourrage papier.

16

Porte pour remplacement de boîte de récupération toner

S'ouvre pour remplacer la réservoir de toner usagé.

17

Bac de sortie OT-511 (en option)

Reçoit les jeux délivrés en mode Sans décalage ou en mode Décalage.

18

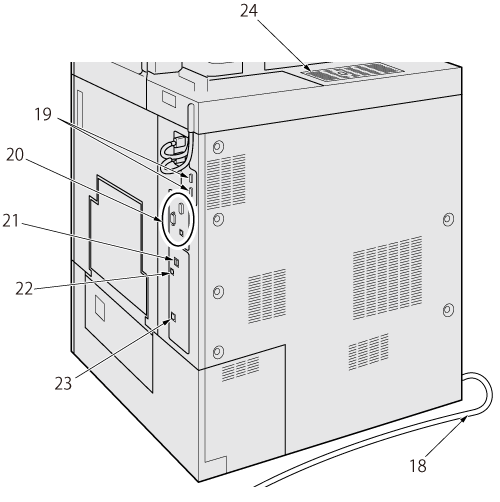

Cordon d'alimentation

Transmet l'énergie électrique à la machine.

19

Port de connexion de l'optimiseur de qualité

Permet de connecter l'optimiseur de qualité IQ-501 au moyen d'un câble. (Uniquement avec le kit d'interface vidéo VI-511 monté)

20

Port de connexion du kit d'interface vidéo

Permet de monter le kit d'interface vidéo VI-509 (en option).

* Le kit d'interface vidéo VI-509 (disponible en option) ) est nécessaire pour connecter le contrôleur d'image IC-313, le contrôleur d'image IC-314 ou le contrôleur d'image IC-417 à cette machine au moyen d'un câble.

21

Port de service (USB 3.0/2.0 Type A x 1)

Permet la connexion de périphériques comme un support de stockage externe (clé USB à mémoire Flash, USB-disque dur), un clavier et une souris.

Ce port est réservé aux appareils à faible consommation de courant. Il convient d'alimenter les appareils à forte consommation de courant par un bloc d'alimentation externe.

22

Port de service (USB 2.0 type B 1)

Connectez cette machine à l'ordinateur au moyen d'un câble USB afin de l'utiliser en tant qu'imprimante locale.

23

Port réseau (10Base-T, 100Base-TX, 1000Base-T)

Reçoit un câble Ethernet pour utiliser la machine, ou se servir de la machine comme imprimante/scanner réseau.

24

Filtre anti-poussière

Équipe le ventilateur de refroidissement pour éviter la pénétration de la poussière.

25

Levier de déverrouillage

Pression vers l'arrière pour ouvrir en bas et éliminer un bourrage papier.

Le levier de déverrouillage est accessible par le périphérique en option sur la face gauche.

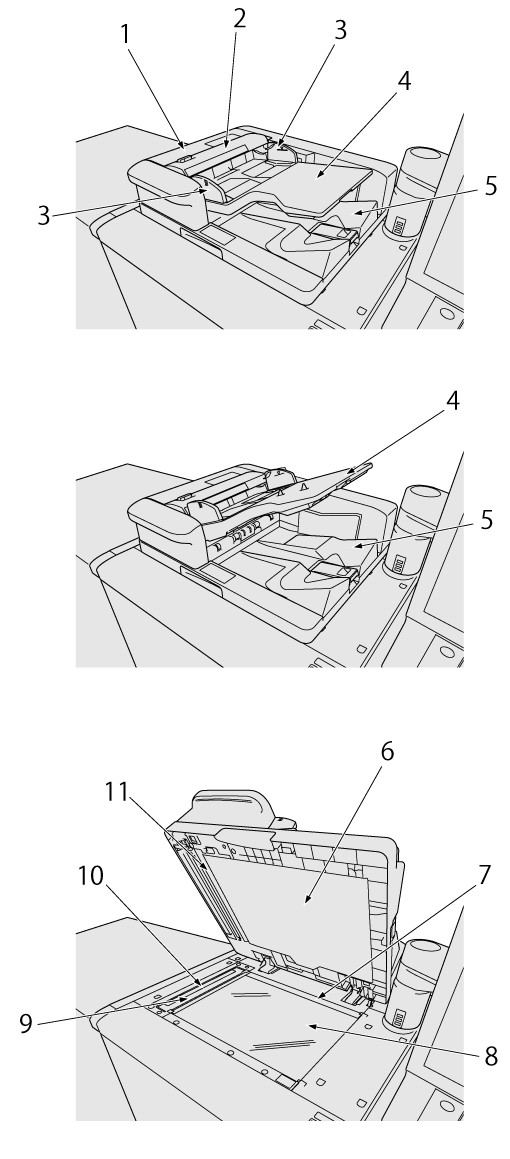

1

Capot gauche du transport de l'original

S'ouvre vers la gauche pour enlever des originaux coincés.

2

Réglette d'original du chargeur Auto

Indique les formats d'original disponibles, la face à exposer et les originaux incompatibles.

3

Guides d'original

Permettent d'aligner les bords des originaux chargés.

4

Magasin originaux

Chargement des originaux à numériser sur la machine. Il peut recevoir jusqu'à 300 feuilles. Ouverture vers le haut pour enlever des originaux coincés.

5

Bac de sortie des originaux

Réceptionne l'original numérisé.

6

Cache document du chargeur Auto

Positionne automatiquement l'original sur la vitre d'exposition. Ou à refermer pour recouvrir l'original placé manuellement sur la vitre d'exposition.

7

Guide horizontal de format

Permet de mesurer le format de l'original dans le sens horizontal.

8

Vitre d'exposition

Numérise en mémoire l'image de l'original.

9

Vitre rainurée de numérisation

Numérise les images des originaux en mémoire à l'aide du chargeur ADF.

10

Guide vertical de format

Permet de mesurer le format de l'original dans le sens vertical.

11

Vitre de numérisation du verso

Numérisation des images d'originaux au verso sur cette partie en cas de numérisation avec le chargeur ADF.

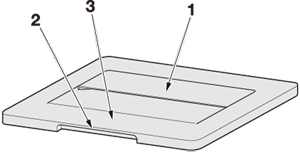

1

Dossier original

Enregistre temporairement l'original.

2

Poignée du couvercle supérieur

Maintenez cette poignée pour ouvrir ou fermer le couvre-original.

3

Couvre-original

Ouvrez ce couvercle pour charger l'original sur la vitre d'exposition et fermez-le pour effectuer une copie.
