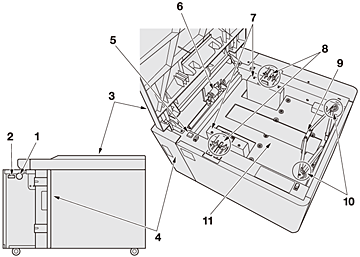

Unité grande capacité LU-202m
N° | Nom | Description |
|---|---|---|
1 | BoutonLC1 | Tourné à droite pour l'élimination d'un bourrage papier. |
2 | Levier LC2 | Abaissé pour l'élimination de bourrage papier. |
3 | Porte supérieure | S'ouvre pour l'approvisionnement papier ou l'élimination de bourrage papier. |
4 | Porte gauche | S'ouvre pour l'élimination de bourrage papier. |
5 | Bouton d'abaissement du plateau inférieur | Appuyé pour descendre le plateau inférieur et charger le papier. |
6 | Rouleau d'entraînement | Introduit le papier copie dans la machine. |
7 | Guides latéraux | Encadrent le papier chargé. |
8 | Boutons du guide latéral (2 pièces) | A tourner pour déplacer ou bloquer les guides latéraux. |
9 | Guide arrière | Maintient le bord arrière du papier chargé. |
10 | Bouton du guide arrière | A tourner pour déplacer ou bloquer le guide arrière. |
11 | Plateau inférieur du magasin | Monte à mesure que s'épuise le stock de papier. Appuyez sur le bouton d'abaissement du plateau inférieur du magasin pour le redescendre. |
