Placez l'original dans le chargeur ADF
Original dans l'ADF
Le chargeur ADF introduit l'original chargé sur la vitre d'exposition page par page en commençant par la première feuille lors de la numérisation des données.
Le chargeur ADF propose les quatre modes suivants de numérisation des originaux. L'épaisseur d'original acceptée et les formats détectables dépendent du mode utilisé.
Mode normal
Mode mixte (Original mixte avec Même largeur / Original mixte avec Largeur différ.)
Mode Original plié en Z
Mode papier fin
Mode normal / mode Papier mince
Les formats d'originaux détectables sont les suivants.
Formats d'original acceptés : 100 mm à 297 m de large, 139,7 mm à 431,8 mm de long / 3,94" à 11,69" de large, 5,5" à 17" de long
Formats d'originaux détectables
Zone métrique :
A3 short edge feed, B4 short edge feed*1, A4 short edge feed/long edge feed, B5 short edge feed/long edge feed*1, A5 short edge feed/long edge feed, B6 short edge feed*1, A6 short edge feed, 11 17 short edge feed, 8.5 11 short edge feed/long edge feed, 8 13 short edge feed
Zone en pouces :
A3 short edge feed, B4 short edge feed*1, A4 short edge feed/long edge feed, B5 short edge feed/long edge feed*1, 11 17 short edge feed, 8.5 14 short edge feed, 8.5 11 short edge feed/long edge feed, 5.5 8.5 short edge feed/long edge feed
Utilisation des formats K :
A3 short edge feed, A4 short edge feed/long edge feed, A5 short edge feed/long edge feed, B6 short edge feed*1, A6 short edge feed, 8K short edge feed*2, 16K short edge feed/long edge feed*2
*1 : Détecte des séries B des formats JIS standard. Les séries B des formats ISO standard ne peuvent pas être détectées.
*2 : l'utilisation des formats K peut être activée dans la configuration administrateur accessible depuis l'écran UTILITAIRE. Pour des détails, voir[Format K].Grammage de l'original : mode normal 50 g/m2 à 210 g/m2 / 13 lb Bond à 57 lb Bond (original recto et recto-verso), mode papier fin 35 g/m2 à 49 g/m2 / 10 lb Bond à 13 lb Bond (original recto uniquement)
Capacité du chargeur de documents : max. 300 feuilles (papier 80 g/m2 / 21 lb Bond)
Disposez l'original dans l'ordre.
Placez l'original face imprimée vers le haut (première page en haut).
Placez l'original dans le sens de l'icône Orientation original affichée sur l'écran COPIE.
AVIS
Ne chargez pas au-dessus de la limite de capacité du chargeur de documents ou au-dessus de la ligne de limite indiquée sur les guides d'original ; sinon, l'original risque d'être mal introduit ou endommagé, ou la machine risque de tomber en panne.
Placez les originaux dans le bon sens, sinon la copie risque de ne pas être satisfaisante, en particulier en mode copie Recto-verso, Agrafage, Pliage & Agrafage, Pliage en deux multiple ou Livret.
Ôtez les agrafes ou les trombones avant de placer les originaux. Sinon, les originaux peuvent se salir ou se déchirer.

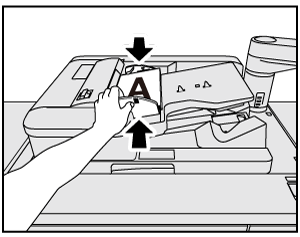

Réglez les guides sur l'original.
Explication supplémentaireNe pas ouvrir le chargeur ADF une fois fermé, sinon les conditions de copie sélectionnées peuvent être modifiées automatiquement.
Explication supplémentaireVérifiez que le sens de reliure est correctement spécifié pour réaliser des copies recto-verso.
Explication supplémentaireVérifiez le sens de reliure de l’original pour copier des originaux recto-verso.
Mode Originaux de formats différents
En mode mixte, la numérisation des différents formats est automatiquement réalisé dans la largeur du chargeur ADF.
Format original détectable : les types de combinaison de formats sont déterminés par le guide original.
Région à système métrique
Largeur pour A3 short edge feed, A4 long edge feed : A3 short edge feed, B4 short edge feed, A4 short edge feed/long edge feed, B5 long edge feed
Largeur pour B4 short edge feed et B5 long edge feed : B4 short edge feed, A4 short edge feed, B5 short edge feed/long edge feed, A5 long edge feed
Largeur pour A4 short edge feed et A5 long edge feed : A4 short edge feed, B5 short edge feed, A5 long edge feed
Largeur pour B5 short edge feed : B5 short edge feed, A5 short edge feed
Largeur pour for A5 short edge feed : A5 short edge feedRégion à système impérial
Largeur pour 11 17 short edge feed, 8.5 11 long edge feed : 11 17 short edge feed, 8.5 14 short edge feed, 8.5 11 short edge feed/long edge feed
Largeur pour 8.5 14 short edge feed, 8.5 11 short edge feed, 5.5 8.5 long edge feed : 8.5 14 short edge feed, 8.5 11 short edge feed, 5.5 8.5 long edge feed
Largeur pour 5.5 8.5 short edge feed : 5.5 8.5 short edge feedGrammage original : 50 g/m2 à 128 g/m 2 / 13 lb Bond à 34 lb Bond (recto original, recto-verso original)
Capacité du chargeur de documents : 300 feuilles (papier 80 g/m2 / 21 lb Bond)
Pour en savoir plus sur la largeur du chargeur ADF de chaque combinaison, voir les points suivants.
Largeur du guide A3 short edge feed, A4 long edge feed, 11 17 short edge feed, 8.5 11 long edge feed : | Largeur du guide B4 short edge feed et B5 long edge feed : | Largeur du guide A4 short edge feed, A5 long edge feed, 8.5 11 short edge feed, 5.5 8.5 short edge feed : |
 |  |  |
Référence
Pour utiliser le mode de formats différents, sélectionnez Même largeur ou Largeur différente dans Configuration de l'original.
Pour en savoir plus sur l'utilisation du mode Mixte, voir Originaux formats différents : copie d'originaux de formats différents.
Disposez l'original dans l'ordre.
Disposez les originaux de format différent dans le chargeur ADF en alignant les côtés gauche et arrière.
AVIS
Ne chargez pas au-dessus de la limite de capacité du chargeur de documents ou au-dessus de la ligne de limite indiquée sur les guides d'original ; sinon, l'original risque d'être mal introduit ou endommagé, ou la machine risque de tomber en panne.
Ôtez les agrafes ou les trombones avant de placer les originaux. Sinon, les originaux peuvent se salir ou se déchirer.
Placez l'original face imprimée vers le haut (première page en haut).

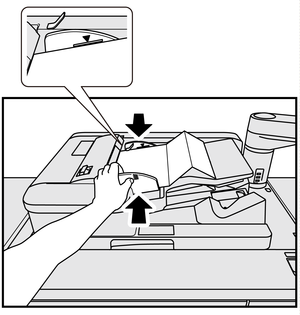

Alignez le bord des originaux de format différent sur le côté arrière du chargeur ADF.
Réglez les guides sur l'original.
Explication supplémentaireNe pas ouvrir le chargeurADF une fois refermé. Les conditions de copie sélectionnées peuvent être modifiées automatiquement.
Mode Original plié en Z
En mode Pliage en Z, les originaux pliés en Z peuvent être détectés correctement et numérisés automatiquement feuille à feuille.
Format original détectable : les types de formats d'originaux détectables sont déterminés par le guide original.
Région à système métrique
Largeur pour A3 short edge feed, A4 long edge feed : A3 short edge feed, B4 short edge feed, A4 short edge feed/long edge feed, B5 long edge feed
Largeur pour B4 short edge feed et B5 long edge feed : B4 short edge feed, A4 short edge feed, B5 short edge feed/long edge feed, A5 long edge feed
Largeur pour A4 short edge feed et A5 long edge feed : A4 short edge feed, B5 short edge feed, A5 long edge feed
Largeur pour B5 short edge feed : B5 short edge feed, A5 short edge feed
Largeur pour for A5 short edge feed : A5 short edge feedRégion à système impérial
Largeur pour 11 17 short edge feed, 8.5 11 long edge feed : 11 17 short edge feed, 8.5 14 short edge feed, 8.5 11 short edge feed/long edge feed
Largeur pour 8.5 14 short edge feed, 8.5 11 short edge feed, 5.5 8.5 long edge feed : 8.5 14 short edge feed, 8.5 11 short edge feed, 5.5 8.5 long edge feed
Largeur pour 5.5 8.5 short edge feed : 5.5 8.5 short edge feedGrammage original : 50 g/m2 à 128 g/m 2 / 13 lb Bond à 34 lb Bond (recto original, recto-verso original)
Capacité du chargeur d'originaux : 120 feuilles (papier de 64 g/m2 / 17 lb Bond)
AVIS
Lissez les plis des originaux avant de les placer dans le chargeur ADF. Une numérisation effectuée sans lisser les plis peut causer un bourrage papier ou une détection de format incorrecte.
Référence
Pour en savoir plus sur la procédure de pliage en Z, voir Plié en Z : copie de l'original plié en Z.
Disposez l'original dans l'ordre.
Placez l'original face imprimée vers le haut (première page en haut).
AVIS
Ne chargez pas au-dessus de la limite de capacité du chargeur de documents ou au-dessus de la ligne de limite indiquée sur les guides d'original ; sinon, l'original risque d'être mal introduit ou endommagé, ou la machine risque de tomber en panne.
Ôtez les agrafes ou les trombones avant de placer les originaux. Sinon, les originaux peuvent se salir ou se déchirer.
Réglez les guides sur l'original.
Explication supplémentaireNe pas ouvrir le chargeurADF une fois refermé. Les conditions de copie sélectionnées peuvent être modifiées automatiquement.
