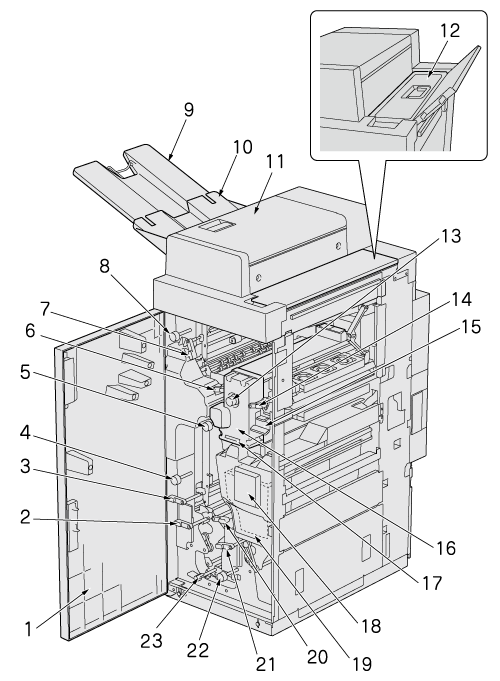

Unité relais RU-518 (Humidificateur HM-103)

1

Porte avant de l'unité de relais

S'ouvre pour l'élimination de bourrage papier.

2

Levier [RU12]

Ouverture à droite pour l'élimination de bourrage papier.

3

Levier [RU13]

Ouverture à droite pour l'élimination de bourrage papier.

4

Bouton [RU14]

Tourné pour permettre l'élimination de bourrages papier.

5

Bouton [RU7]

Tourné pour permettre l'élimination de bourrages papier.

6

Levier [RU4]

Relevé pour l'élimination de bourrage papier.

7

Levier [RU5]

Ouverture à droite pour l'élimination de bourrage papier.

8

Bouton [RU6]

Tourné pour permettre l'élimination de bourrages papier.

9

Extension du bac auxiliaire

Déployée pour permettre la réception de grands formats de papier dans le bac secondaire.

10

Bac auxiliaire

Reçoit les jeux délivrés en mode Sans décalage.

11

Capot supérieur

Relevé pour l'élimination de bourrage papier.

12

Réservoir d'alimentation

Retirez ce réservoir pour le remplir d'eau.

13

Bouton [HM1]

Tourné pour permettre l'élimination de bourrages papier.

14

Levier [RU1]

Relevé pour l'élimination de bourrage papier.

15

Levier [RU2]

Abaisser pour éliminer le bourrage papier.

16

Humidificateur HM-103 (option)

Humidifie le recto et le verso du papier d'impression pour l'aplatir.

17

Poignée [HM2]

Actionnée pour déployer l'unité en cas de bourrage papier.

18

Afficheur de position du bourrage

Position des bourrages papier indiqués par des voyants à LED.

19

Réservoir d'eau

Sert à stocker l'eau du réservoir d'alimentation.

20

Levier [RU8]

Ouverture vers la gauche pour l'élimination de bourrage papier.

21

Levier [RU9]

Déplacer vers le haut et ouvrir vers la droite pour éliminer le bourrage papier.

22

Bouton [RU10]

Tourné pour permettre l'élimination de bourrages papier.

23

Levier [RU11]

Relevé pour l'élimination de bourrage papier.

24

Récipient de sécurité

Sert à récupérer l'eau évacuée en cas de problème.
