Unité de finition FS-612 (Kit de perforation PK-512 ou Kit de perforation PK-513)

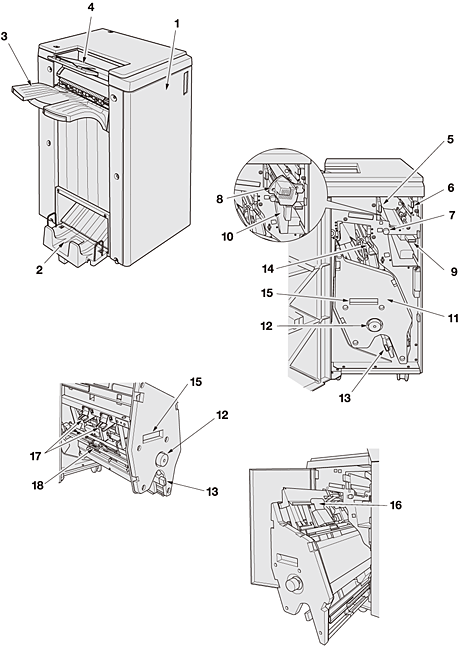

Vue externe de l'Unité de finition FS‑612
N° | Nom | Description |
|---|---|---|
1 | Porte avant de l'unité de finition | Ouverte pour l'approvisionnement en agrafes ou l'élimination de bourrage papier. Ouverte aussi pour permettre l'élimination des déchets de papier sur la machine dotée du kit de perforation PK-512 ou du kit de perforation PK-513. |
2 | Bac du mode Pliage/Agrafage | Reçoit les jeux sortis en mode Pliage & Pliage en 2 ou Pliage en 3. |
3 | Bac principal | Reçoit les jeux décalés, non décalés, ou agrafés. |
4 | Bac auxiliaire | Reçoit les jeux délivrés en mode Sans décalage. |
Vue interne de l'Unité de finition FS‑612
N° | Nom | Description |
|---|---|---|
5 | Levier FN4 | Ouverture à droite pour l'élimination de bourrage papier. |
6 | Levier FN1 | Ouverture vers la gauche pour l'élimination de bourrage papier. |
7 | Bouton FN3 | Tourné pour permettre l'élimination de bourrages papier. |
8 | Kit de perforation PK-512 ou Kit de perforation PK-513 (en option) | Permet de perforer les feuilles imprimées. |
9 | Levier FN2 | Abaissé pour l'élimination de bourrage papier. |
10 | Corbeille de l'unité de perforation (en option) | Permet de recueillir les déchets de perforations. |
11 | Empileur | L'agrafeuse et les dispositifs de pliage et agrafage, de pliage en deux et en trois sont installés. |
12 | Bouton FN7 | Tourné pour permettre l'élimination de bourrages papier. |
13 | Levier FN8 | Ouverture vers la gauche avec l'empileur sorti pour l'élimination de bourrage papier. |
14 | Levier FN5 | Ouverture vers le bas et à gauche pour l'élimination de bourrage papier. |
15 | PoignéeFN6 | Permet de tirer l'empileur pour l'élimination de bourrage papier dans l'empileur ou pour l’approvisionnement d'agrafes. |
16 | Levier FN9 | Ouverture à droite pour l'élimination de bourrage papier. |
17 | Cartouche d'agrafes | A enlever et remplir pour le chargement d'agrafes. |
18 | Levier FN10 | Ouverture vers la gauche pour l'élimination de bourrage papier. |
ATTENTION
NE PAS mettre la main sur les feuilles imprimées lorsque vous les retirez du bac principal.
Procéder autrement peut causer des blessures imprévues, comme l'écrasement des doigts entre la machine et le bac principal dans sa phase ascendante. Veillez à tenir le papier par le bord avant et le bord arrière lorsque vous retirez les feuilles imprimées du magasin.
