Largeur papier pliage
En cas de défaut d'alignement du papier plié en deux ou en trois, réglez l'écartement des guides de sortie de la piqueuse à cheval SD-513 pour réduire le défaut d'alignement et l'obliquité du papier.
Objets de réglage : Décalage taille réelle, SRA3 short edge feed, A3 short edge feed, B4 short edge feed, SRA4 short edge feed, A4 short edge feed, B5 short edge feed, 12 18 short edge feed, 11 17 short edge feed, 8,5 14 short edge feed, 8,5 11 short edge feed, 8 13 short edge feed, 8K short edge feed, 16K short edge feed, Magasin d'insertion, Personnalisé (380~488 mm), Personnalisé (257~379 mm), 13 19 short edge feed
AVIS
Si une valeur numérique est spécifiée dans le champ Décalage taille réelle, elle s'applique à tous les formats papier. Dans le cas d'un format papier spécifique sélectionné, la valeur de réglage devient la somme de la valeur entrée et de la valeur précédemment spécifiée pour Décalage taille réelle.

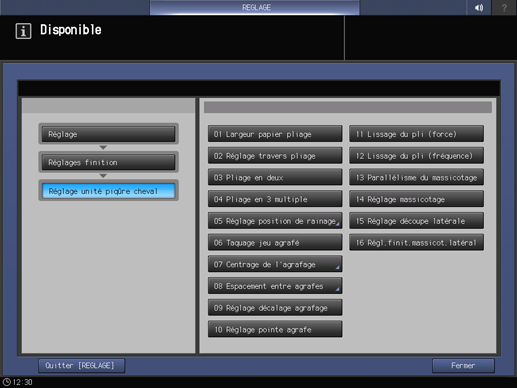

Appuyez sur Réglage sur l'écran UNITÉ PRINC. pour afficher l'écran Menu réglage.

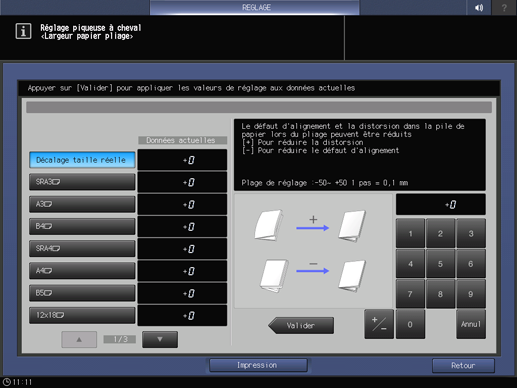

Appuyez successivement sur Réglages finition, Piqueuse à cheval et Largeur papier pliage.
Sélectionnez le format à régler avec down ou up.
Appuyez sur Impression.
Chargez le papier dont il faut régler le format, puis sélectionnez ce magasin.
Appuyez sur Départ sur le panneau de contrôle.
La machine éjecte un jeu.
Recherchez tout alignement incorrect sur le jeu éjecté.
a : si la largeur spécifiée est supérieure à la largeur réelle du papier, il en résulte un défaut d'alignement aléatoire.
b :si la largeur définie est inférieure à la largeur réelle du papier, le défaut d'alignement (biais) se produit dans un sens.
Si un réglage est nécessaire, appuyez sur Retour réglage pour revenir à l'écran Largeur papier pliage.
Utilisez le clavier de l'écran tactile pour entrer la valeur de réglage.
Plage de réglage : -50~+50 1 pas = 0,1 mm
[-] réduction du défaut d'alignement [+] réduction de la distorsion
Explication supplémentaireUtilisez les touches +/- pour spécifier une valeur positive ou négative.
Explication supplémentaireAppuyez sur Valider pour modifier la valeur actuelle.
Explication supplémentaireSi le réglage est trop large, le désaxement peut empirer.
Répétez les étapes 4 à 9 jusqu'à obtention du résultat souhaité.
Appuyez sur Retour.
L'écran Menu Réglages piqueuse à cheval réapparaît.
