Régl. posit. verticale (h.)

Corrigez l'alignement de la position de perforation avec le centre de la sortie perforée dans le kit de perforation K-522 installé sur l'unité de finition FS-532.

Objets de réglage :
Décalage taille réelle, A3 short edge feed, A4 long edge feed, A4 short edge feed, SRA4 short edge feed, A5 long edge feed, B4 short edge feed, B5 long edge feed, 8K short edge feed, 16K long edge feed, 16K short edge feed, 8,5 14 short edge feed, 8,5 11 long edge feed, 8,5 11 short edge feed, 12 18 short edge feed, 11 17 short edge feed, 8 13 short edge feed, 5,5 8,5 long edge feed, 9 11 long edge feed, B5 short edge feed

AVIS

Si une valeur numérique est spécifiée dans le champ Décalage taille réelle, elle s'applique à tous les formats papier. Dans le cas d'un format papier spécifique sélectionné, la valeur de réglage devient la somme de la valeur entrée et de la valeur précédemment spécifiée pour Décalage taille réelle.

Appuyez sur Réglage sur l'écran UNITÉ PRINC. pour afficher l'écran Menu réglage.

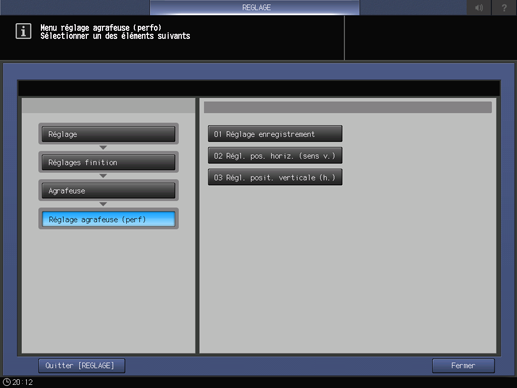

Appuyez consécutivement sur Réglages finition, Agrafeuse, Réglage agrafeuse (perfo) et Réglage position verticale (CD).
Sélectionnez le format à régler avec down ou up.
Appuyez sur Impression.
Chargez le format de papier sélectionné à l'étape 3, puis sélectionnez la touche de ce magasin.
- Explication supplémentaireLe réglage sortiePerforation est sélectionné automatiquement.
Appuyez sur Départ sur le panneau de contrôle.
La machine éjecte un jeu.

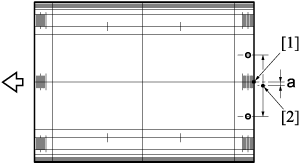

Mesurez la différence (a) entre la ligne centrale du papier imprimé et la position centrale des trous perforés.
Tolérance : a = 0 mm ± 1 mm

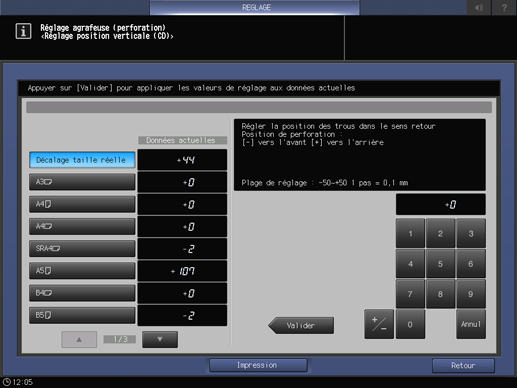

Appuyez sur Retour réglage pour revenir à l'écran Réglage position verticale (CD).
Si un réglage est nécessaire, utilisez le clavier de l'écran tactile pour entrer la valeur de réglage.
Plage de réglage : -50~+50 1 pas = 0,1 mm
Position de perforation : [-] vers l'avant [+] vers l'arrière
- Explication supplémentaireAppuyez sur +/- pour spécifier une valeur positive ou négative.
Appuyez sur Valider pour modifier le réglage avec les données actuelles.
Répétez les étapes 4 à 10 jusqu'à obtention du résultat souhaité.
Appuyez sur Retour.
L'écran Menu Réglage agrafeuse (perforation) réapparaît.
