Réglage Pliage en 2
Vous pouvez régler la position du pliage en deux pour aligner le bord supérieur de la couverture.
Le réglage du bord supérieur couverture réalisé à l'aide de la piqueuse à cheval SD-506, est expliqué ci-dessous avec, à tire d'exemple, un écart d'alignement de 2 mm.
Signification et objet du réglage de la position Pliage en deux
Cette fonction permet de régler le bord supérieur extérieur du papier plié (position de pliage) en cas de défaut d'alignement de la position de pliage en deux, en spécifiant la valeur qui convient.
Valeur - : raccourcissement du côté supérieur extérieur du papier plié.
Valeur + : allongement du côté supérieur extérieur du papier plié.
Quand exécuter
Lorsque la position de position de pliage en deux de piqûre à cheval n'est pas alignée
Environnement prévu
Contrôleur d'image | Contrôleur image intégré |
Unité de finition installée | Piqueuse à cheval SD-506 |
* L'écran d'illustration peut différer de l'affichage réel en fonction de l'environnement système.

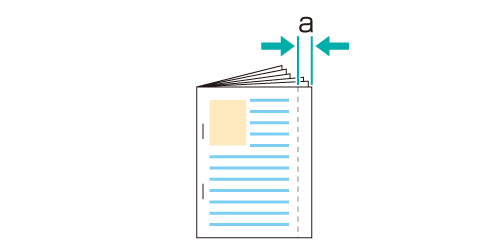

Mesurez l'écart d'alignement 'a' du bord avec une règle.
Sur l'écran tactile de l'imprimante, appuyez sur Réglage sur l'écran UNITÉ PRINC.
Appuyez sur Réglages finition sur l'écran Menu Réglage.

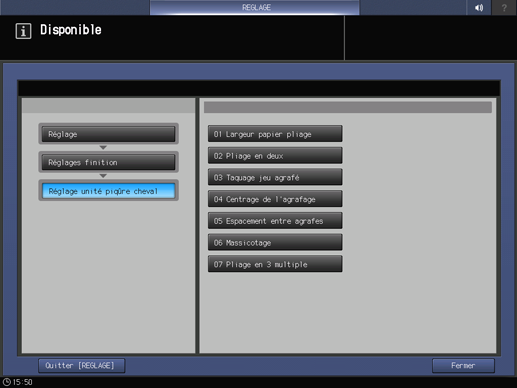

Appuyez sur Réglage unité piqûre cheval du menu Réglages finition.
Appuyez sur Pliage en deux dans le menu Réglages piqueuse à cheval.
Appuyez sur le format papier à régler. Entrez la valeur de réglage et appuyez sur Valider.
Exemple : réduire le côté supérieur extérieur (côté couverture) de 2 mm d'un papier A3 Horizontal.
Élément
Réglage
A3 Horizontal
Réduction du côté supérieur extérieur (côté couverture) de 2 mm (-20)
Appuyez sur +/-, 2, 0 et Valider pour entrer [-20]. La position de pliage est décalée de 2 mm (réduction du décalage).
Explication supplémentaireUtilisez le clavier à l'écran pour définir la valeur.
Explication supplémentaireUtilisez les touches +/- pour spécifier une valeur positive ou négative.
Explication supplémentaireLes valeurs sont exprimées en incréments de 0,1 mm. (1 = 0,1 mm)
Explication supplémentaireDans le cas d'un format papier spécifique sélectionné, la valeur de réglage devient la somme de la valeur entrée et de la valeur précédemment spécifiée pour Décal. pr taille réelle.
Explication supplémentaireEn appuyant sur Impression vous passez au mode d'impression qui vous permet d'imprimer l'original.
Imprimez à nouveau l'original et vérifiez la position de pliage en deux.
Répétez les étapes ci-dessus jusqu'à obtention de la position de pliage qui convient.
