Réglage de centrage

Règle la position image dans le sens transversal du moteur d'impression.

AVIS

Effectuez ce réglage à la fin de la restitution horizontale.

Appuyez sur Réglage sur l'écran UNITÉ PRINC. pour afficher l'écran Menu réglage.
Appuyez consécutivement sur Réglage machine, Réglage imprimante et Centrage écriture.
Utilisez le bouton sous Réglage de détection de mauvais centrage pour définir ce réglage.
- Explication supplémentairePour activer la détection de mauvais centrage, appuyez sur Activer.
- Explication supplémentairePour désactiver la détection de mauvais centrage, appuyez sur Désactiver.
Appuyez sur Impression.
Chargez du papier A3 short edge feed ou 11 17 short edge feed dans un magasin quelconque et sélectionnez ce magasin.
Appuyez sur Départ sur le panneau de contrôle.
La machine éjecte un jeu.
- Explication supplémentaireLe repère imprimé au recto de la mire vous indique le magasin utilisé pour son impression. Pour des détails, voir Mire.
Pliez le papier imprimé au centre dans le sens transversal et vérifiez le désalignement de l'axe central d'impression de la ligne pliée.
Tolérance : 0 mm ± 1,5 mm
Si un réglage est nécessaire, appuyez sur Retour réglage pour revenir à l'écran Centrage écriture.
Utilisez le clavier de l'écran tactile ou le clavier du panneau de contrôle pour entrer les données de réglage.

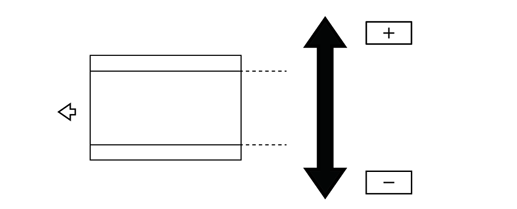

Plage de réglage : -64~+63 1 pas = 0,1 mm
[-] avant [+] arrière
- Explication supplémentaireUtilisez les touches +/- pour spécifier une valeur positive ou négative.
- Explication supplémentaireAppuyez sur Valider pour modifier la valeur actuelle.
Répétez les étapes 4 à 9 jusqu'à obtention du résultat souhaité.
Appuyez sur Retour.
L'écran Menu Réglages imprimante réapparaît.
