Alig couverture sens vert.

Le cas échéant, corrigez le défaut d'alignement ou la distorsion dans le sens d'alimentation des feuilles de corps pendant l'opération de reliure avec le thermorelieur PB-503. Les formats mentionnés dans cette section renvoient à ceux des corps correspondant aux formats couverture.

Objets de réglage : Décalage taille réelle, A4 long edge feed, B5 long edge feed, A5 long edge feed, 8,5 11 long edge feed, 16K long edge feed, A5 short edge feed, 5,5 8,5 short edge feed, 5,5 8,5 long edge feed, Personnalisé (220~379 mm), Personnalisé (148~219 mm)

AVIS

Si une valeur numérique est spécifiée dans le champ Décalage taille réelle, elle s'applique à tous les formats papier. Dans le cas d'un format papier spécifique sélectionné, la valeur de réglage devient la somme de la valeur entrée et de la valeur précédemment spécifiée pour Décalage taille réelle.

Appuyez sur Réglage sur l'écran UNITÉ PRINC. pour afficher l'écran Menu réglage.

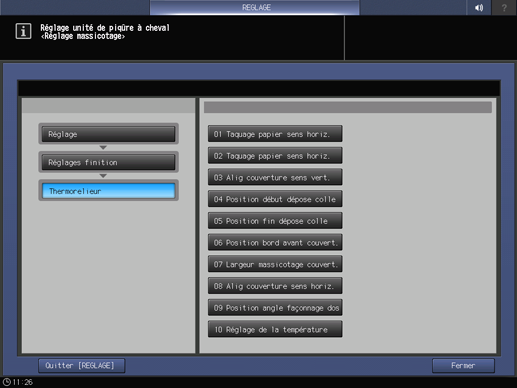

Appuyez consécutivement sur Réglages finition, Thermorelieur et Alignement couverture sens passage.
Chargez le papier couverture dans le bac couvertures du thermorelieur ou dans un autre magasin.
Chargez le papier destiné aux corps de document dans le magasin désiré.
Sélectionnez le format à régler avec down ou up.
Appuyez sur Impression.
Sélectionnez le magasin contenant le papier du corps de reliure.
Appuyez sur Départ sur le panneau de contrôle.
La mire de test du livre thermorelié s'imprime.
Vérifiez que le sens de numérisation vertical est égal sur toutes les pages du corps de document.
Si un réglage est nécessaire, appuyez sur Retour réglage pour revenir à l'écran Réglage position serrage sens vertical.
Utilisez le clavier de l'écran tactile pour entrer la valeur de réglage.
Plage de réglage : -20~+20 1 pas = 0,1 mm
[-] réduction de la distorsion [+] réduction de la dispersion
- Explication supplémentaireUtilisez les touches +/- pour spécifier une valeur positive ou négative.
- Explication supplémentaireAppuyez sur Valider pour modifier la valeur actuelle.
Répétez les étapes 6 à 11 jusqu'à obtention du résultat souhaité.
Appuyez sur Retour.
L'écran Menu Thermorelieur réapparaît.
