Régl. larg.pap. guide sortie
Effectuez le réglage nécessaire si les feuilles sorties dans le bac principal présentent un défaut d'alignement. Réglez les positions avant et arrière de l'unité de guidage de sortie pour l'alignement en sortie.
Objets de réglage : Décalage taille réelle, SRA3 short edge feed, A3 short edge feed, SRA4 short edge feed, A4 long edge feed, A4 short edge feed, A5 long edge feed, B4 short edge feed, B5 long edge feed, 8K short edge feed, 16K long edge feed, 12 18 short edge feed, 11 17 short edge feed, 9 11 long edge feed, 8,5 11 long edge feed, 8,5 11 short edge feed, 8,5 14 short edge feed, 8 13 short edge feed, B5 short edge feed, Carte postale, 5,5 8,5 long edge feed, 16K short edge feed, Personnalisé (380~488 mm), Personnalisé (220~379 mm), Personnalisé (139~219 mm)
AVIS
Ce réglage concerne uniquement le papier dont la largeur dans le sens transversal est égale ou supérieure à 182 mm (B5 short edge feed) ou égale ou supérieure à 210 mm (A4 long edge feed) en sortie décalée.
AVIS
Si une valeur numérique est spécifiée dans le champ Décalage taille réelle, elle s'applique à tous les formats papier. Dans le cas d'un format papier spécifique sélectionné, la valeur de réglage devient la somme de la valeur entrée et de la valeur précédemment spécifiée pour Décalage taille réelle.
Appuyez sur Réglage sur l'écran UNITÉ PRINC. pour afficher l'écran Menu réglage.

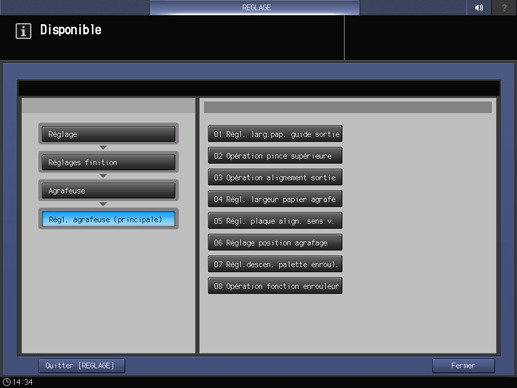

Appuyez consécutivement sur Réglages finition, Agrafeuse, Rég. agrafeuse (principale) et Régl.larg.pap. guide sortie.
Sélectionnez le format à régler avec down ou up.
Appuyez sur Impression.
Chargez du papier au format sélectionné à l'étape 3, puis sélectionnez le magasin. Si vous sélectionnez Tri décalé à l'étape 6, sélectionnez un format papier égal ou supérieur à 210 mm (A4 long edge feed).
Sélectionnez Tri ou Tri décalé comme Réglage sortie.
Appuyez sur Départ sur le panneau de contrôle.
La machine éjecte un jeu.
Vérifiez l'erreur d'alignement (a) des feuilles éjectées dans le bac principal.
Vérifiez le désalignement entre le papier imprimé et les guides de sortie utilisés pour estimer l'ampleur du réglage.
Tolérance : a = +1 mm max. sur la largeur du papier
Appuyez sur Retour réglage pour revenir à l'écran Réglage largeur papier guide sortie.
Si un réglage est nécessaire, utilisez le clavier de l'écran tactile pour entrer la valeur de réglage.
Plage de réglage : -50~+50 1 pas = 0,1 mm
[-] large [+] étroit
Explication supplémentaireUtilisez les touches +/- pour spécifier une valeur positive ou négative.
Explication supplémentaireSi le réglage en largeur est trop étroit, il peut y avoir un défaut d'alignement du papier imprimé dans le sens d'introduction.
Appuyez sur Valider pour modifier le réglage avec les données actuelles.
Répétez les étapes 4 à 11 jusqu'à obtention du résultat souhaité.
Appuyez sur Retour.
L'écran Menu Réglage agrafeuse (principale) réapparaît.
