Réglage de la position de perforation horizontale (sens d'alimentation papier)
Vous pouvez ajuster le sens d'introduction de la position des trous perforés pour corriger la distance entre le bord du document perforé et la position des trous perforés
A titre d'exemple, cette section explique comment rapprocher la position des trous perforés de 1,5 mm du bord du document perforé en utilisant l'Unité de finition FS-532 équipée de l'Unité de perforation PK-522.
Signification et objet du réglage de la position de perforation horizontale
Quand la distance entre le bord du document perforé et la position des trous perforés est trop faible ou trop grande, cette fonction vous permet de rapprocher ou d'éloigner la position des trous perforés en spécifiant la valeur désirée.
Valeur - : éloignement de la position de perforation du bord du papier.
Valeur + : rapprochement de la position de perforation du bord du papier.
Quand exécuter
Quand la distance entre le bord du document perforé et la position des trous perforés est trop faible ou trop grande
Environnement prévu
Contrôleur d'image | Contrôleur image intégré |
Unité de finition installée | Unité de finition FS-532 avec l'Unité de Perforation PK-522 installée |
* L'écran d'illustration peut différer de l'affichage réel en fonction de l'environnement système.

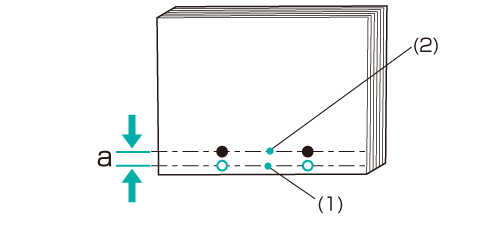

Mesurez le manque d'alignement actuel 'a' de la position du trou perforé à l'aide d'une règle.
Explication supplémentaireMesurez la différence entre la position souhaitée des trous perforés (1) et la position actuelle des trous perforés (2) (= largeur 'a').
Sur l'écran tactile de l'imprimante, appuyez sur Réglage sur l'écran UNITÉ PRINC.
Appuyez sur Réglages finition sur l'écran Menu Réglage.
Appuyez sur Agrafeuse dans le menu Réglages finition.

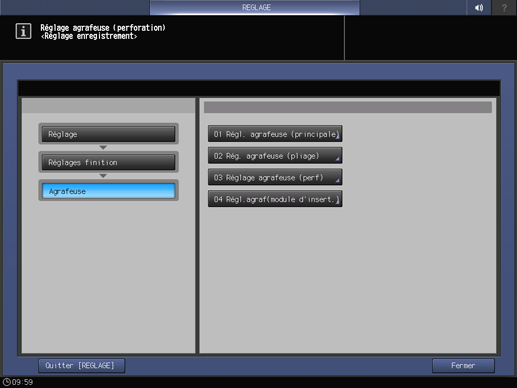

Appuyez sur Réglage agrafeuse (perf) du menu Agrafeuse.

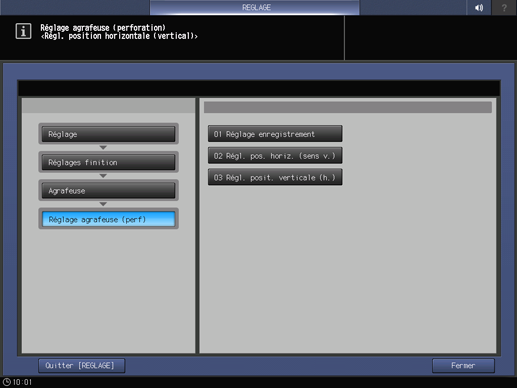

Appuyez sur Rég. Pos. horizontale (FD) du menu Réglage agrafeuse (perfo).
Appuyez sur le format papier à régler. Entrez la valeur de réglage et appuyez sur Valider.
Exemple : rapprochez la position des trous perforés pour Décal.pr taille réelle (tous les formats de papier) de 1,5 mm vers le bord du papier.
Élément
Réglage
Décalage taille réelle
Déplacement 1,5 mm plus près du bord du papier (+15)
Appuyez sur 1, 5 et Valider pour entrer la valeur +15. La position d'agrafage est décalée de 1,5 mm vers le bas (avant).
Explication supplémentaireUtilisez le clavier à l'écran pour définir la valeur.
Explication supplémentaireUtilisez les touches +/- pour spécifier une valeur positive ou négative.
Explication supplémentaireLes valeurs sont exprimées en incréments de 0,1 mm. (1 = 0,1 mm)
Explication supplémentaireEn appuyant sur Impression vous passez au mode d'impression qui vous permet d'imprimer l'original.
Imprimez à nouveau l'original et assurez-vous que la position des trous perforés n'est pas mal alignée.
Répétez les étapes ci-dessus jusqu'à annuler le défaut d'alignement.
